亥姆霍兹线圈

首页 > 产品展示 > 亥姆霍兹线圈

方形亥姆霍兹线圈磁场

均匀区体积大,空间开阔,一般用于较大样品的测试,边长可达1米至数米,可设计为一维、二维、三维线圈。适用于产生标准磁场、地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。

产品详情

方形亥姆霍兹线圈 Helmholtz线圈特点

均匀区体积大,空间开阔,一般用于较大样品的测试,边长可达1米至数米,可设计为一维、二维、三维线圈。适用于产生标准磁场、地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。

方形亥姆霍兹线圈磁场(图1)

方形Helmholtz线圈参数

Model型号Exterior外型Side length边长(cm)Central field中心磁场(Gs)Uniformity均匀度 %Homogeneity cube side length均匀区方体边长(cm)Each dimension power range每维功率范围One dimensional weight一维重量(Kg)Three dimensional weight三维重量(Kg)
MC150-2Square30025100540~68084280
175
MC100-2Square20020.540260~32038150
0.128
MC75-10Square150100.0515600~80090300
0.0110
MC75-2Square1502550150~1802170
137.5
MC60-10Square120100.524500~62068230
0.117
MC60-2Square12020.0512100~1201860
0.018
MC50-20Square10020533600~80072260
125
MC50-10Square100100.520350~50047155
0.114
MC50-2Square10020.051070~1001550
0.016.6
MC40-50Square805052.6100098
120
MC40-10Square80100.516200~32030110
0.111
MC40-2Square8020.05845~801240
0.015.3

 案例展示

Model型号Main technial parameters主要技术参数Reference Picture产品图片

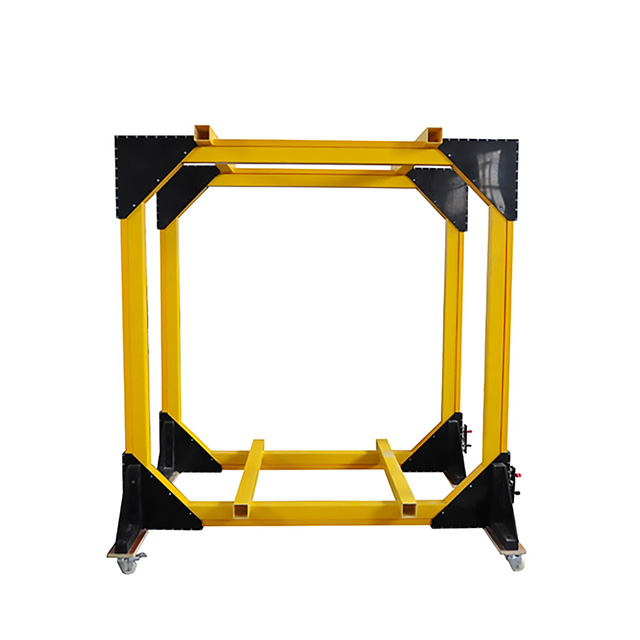

三维MC16-1三维方线圈,每维中心磁场强度:1Gs;磁场中心均匀度:1*10-3;均匀区:45*45*45mm;三维等径边长:320mm;三维方形磁场线圈

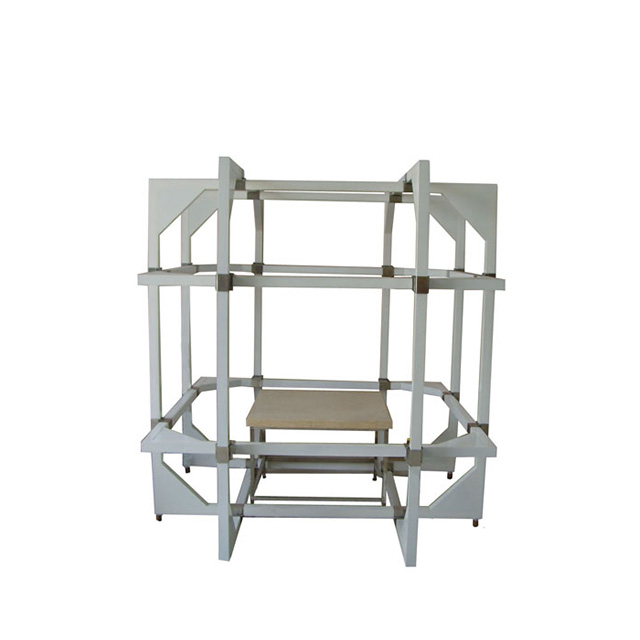

三维MC17.5-50三维方线圈,中心磁场强度:50Gs;磁场中心均匀度:1*10-3;均匀区:50*50*50mm;最小平均边长350mm;Square-helmholtz-coil-1

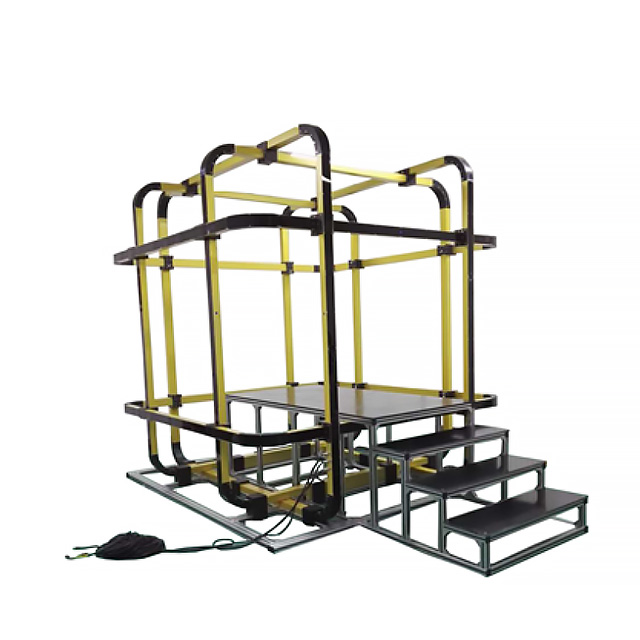

一维MC120-10一维方线圈,边长2400mm,工频50Hz,磁场10Gs,均匀区600*600*600mm,均匀度1%Square-helmholtz-coil-2

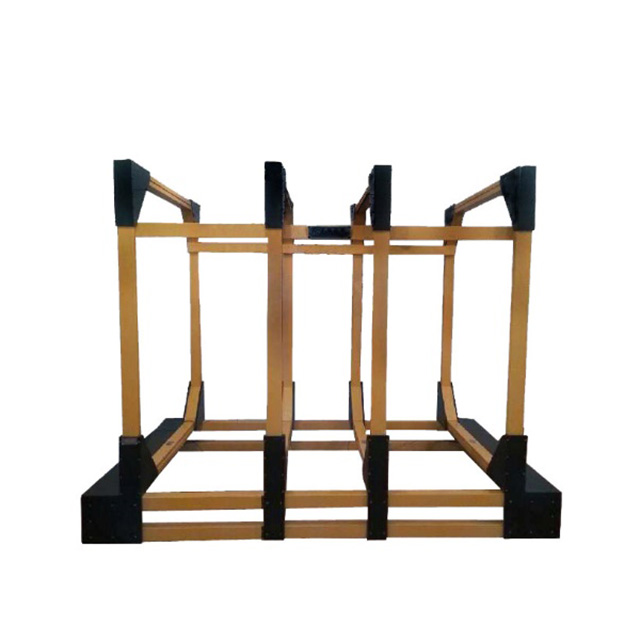

三维MC120-5三维方线圈,中心磁场强度:5Gs;磁场中心均匀度:1*10-3;均匀区:320*320*320mm;边长2400mm;Square-helmholtz-coil-3

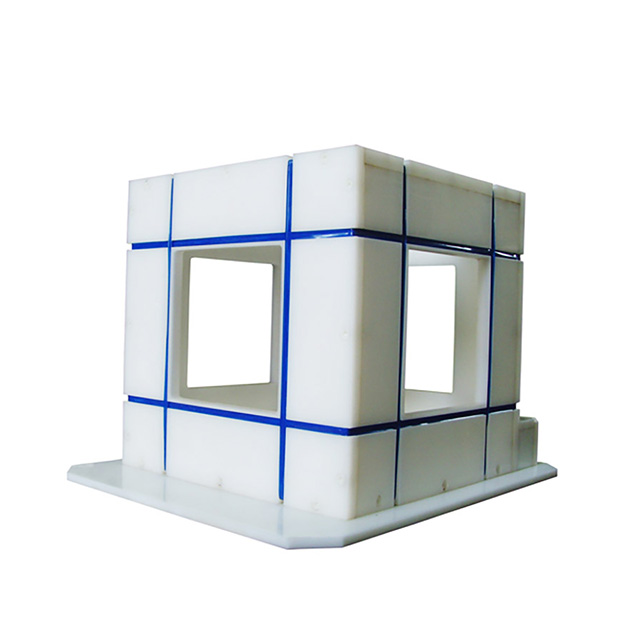

三维MC40-15三维方线圈,中心磁场强度:15Gs;磁场中心均匀度:1*10-3;均匀区:120*120*120mm;边长800mm;Square-helmholtz-coil-3

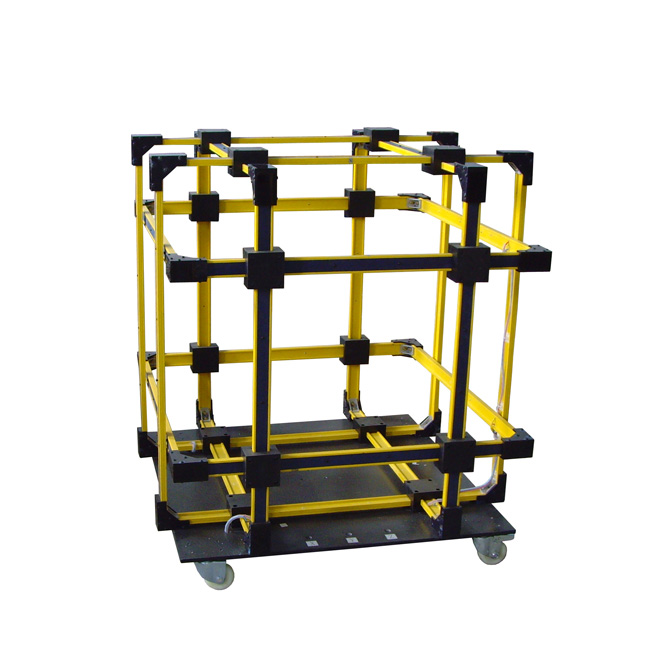

三维MC45-1三维方线圈,中心磁场强度:1.0Gs;磁场中心均匀度:1*10-3;均匀区:135*135*135mm;边长900mm;Square-helmholtz-coil-5

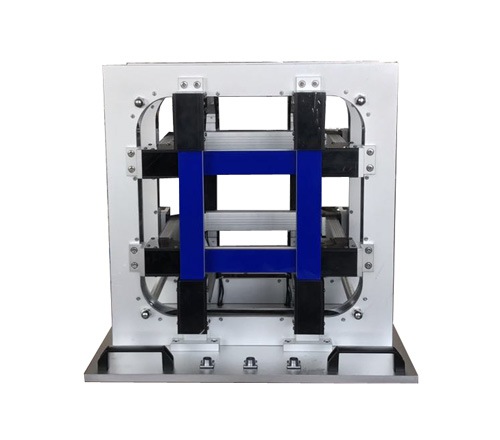

一维MC90-5一维线圈,中心磁场强度:5 Gs;磁场均匀度:ΔH/H=5*10-3;
均匀区:Φ500*1000mm;边长1800mm;电源功率:540W(6A90V)
Square-helmholtz-coil-6


相关标签: 亥姆霍兹线圈
