亥姆霍兹线圈

首页 > 产品展示 > 亥姆霍兹线圈

二维亥姆霍兹线圈

二维亥姆霍兹线圈、Helmholtz线圈、磁场线圈,均匀区体积大,使用空间开阔,操作简便。可实现一维、二维、三维组合磁场,可提供交、直流磁场,电流与磁场有很好的线性关系。适用于各研究所,高等院校及企业做物质磁性或检测实验,应用于材料、电子、生物、医疗、航空航天、化学、应用物理等各个学科,其主要用途:产生标准磁场;地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。

产品详情

二维亥姆霍兹线圈、Helmholtz线圈、磁场线圈,均匀区体积大,使用空间开阔,操作简便。可实现一维、二维、三维组合磁场,可提供交、直流磁场,电流与磁场有很好的线性关系。适用于各研究所,高等院校及企业做物质磁性或检测实验,应用于材料、电子、生物、医疗、航空航天、化学、应用物理等各个学科,其主要用途:产生标准磁场;地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。

二维亥姆霍兹线圈、Helmholtz线圈、磁场线圈

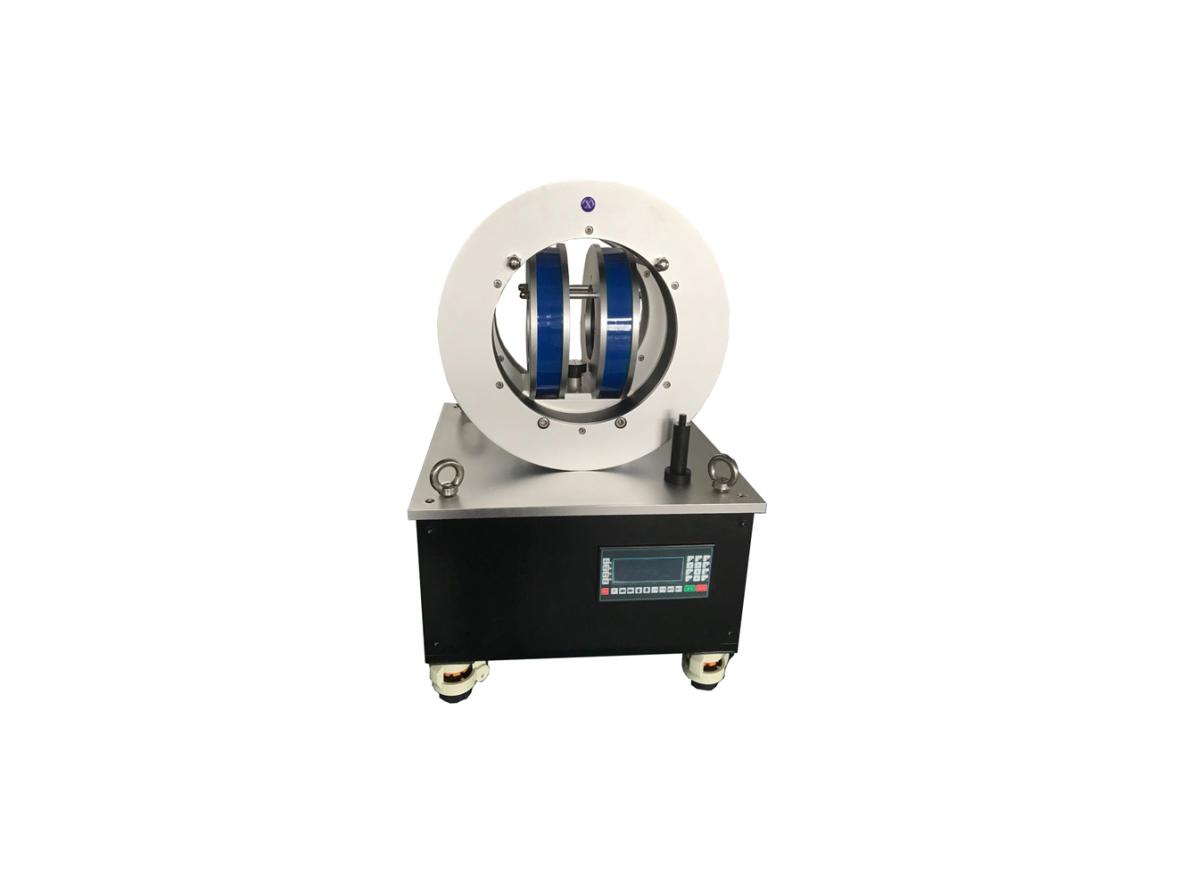

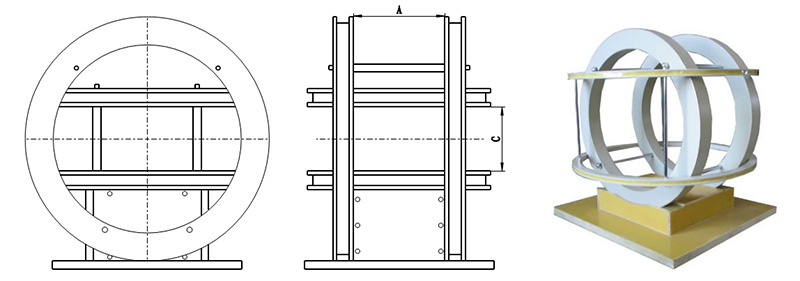

二维亥姆霍兹线圈、Helmholtz线圈、磁场线圈(图1)

二维亥姆霍兹线圈、Helmholtz线圈、磁场线圈特点:磁场空间开阔,一般磁场方向为X轴向和Z轴向,每维可同步或不同步磁场。适用于产生标准磁场、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。

案例展示

型号主要技术参数产品图片

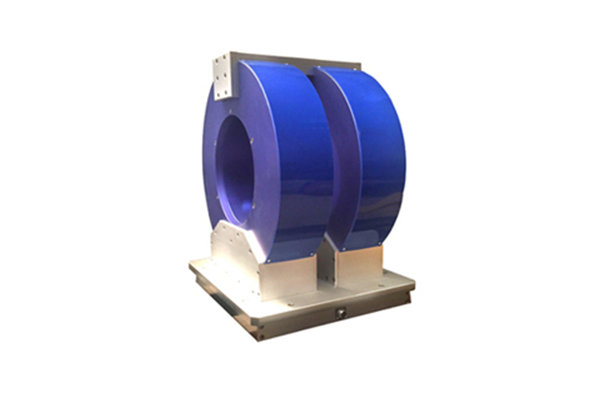

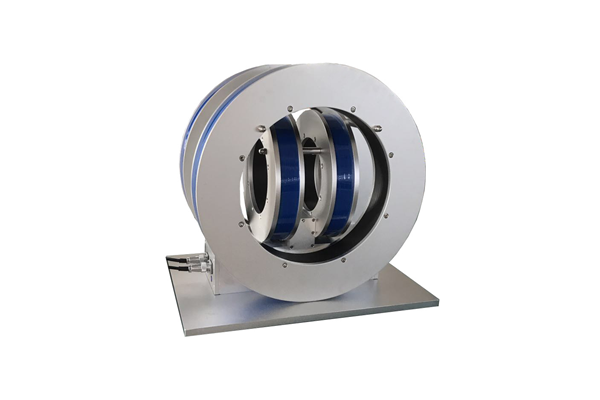

二维MC20-100磁场方向X轴、Z轴相互正交,X轴最高磁场强度100Gs,Z轴最高磁场1Gs。最小平均直径400mm,均匀区球体Φ55mm,均匀度0.1%,X轴电源功率350W。二维MC20-100亥姆霍兹线圈

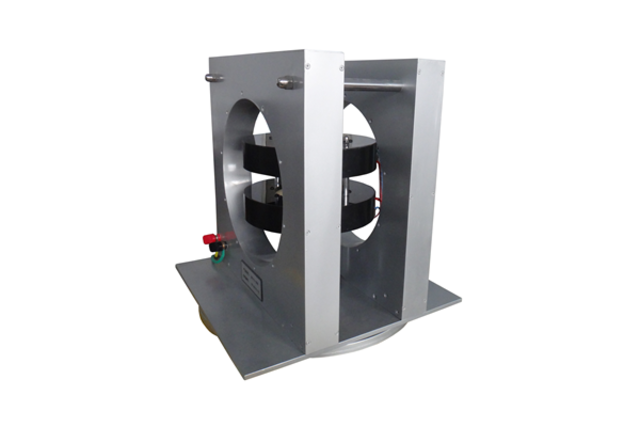

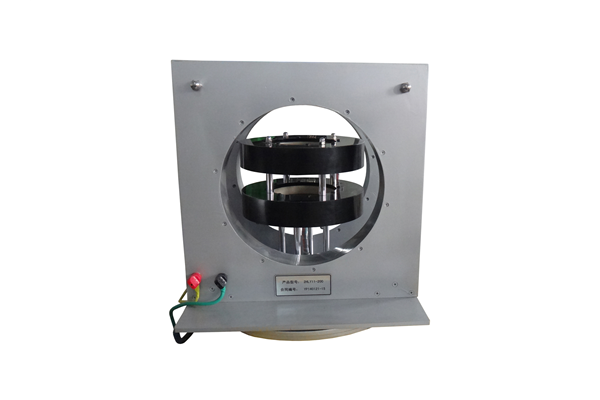

二维MC11-240磁场方向X轴、Z轴相互正交,X轴水平磁场可旋转,X轴最高磁场强度240Gs,Z轴最高磁场240Gs。最小平均直径220mm,均匀区球体Φ30mm,均匀度0.1%,Z轴电源功率800W,X轴2800W。二维MC11-240亥姆霍兹线圈

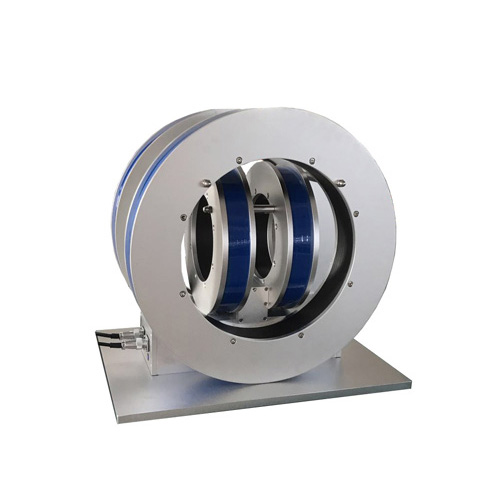

二维MC6-20磁场方向X轴、Y轴相互正交,X轴最高磁场强度20Gs,Y轴最高磁场20Gs。最小平均直径120mm,均匀区球体Φ30mm,均匀度1%,X轴功率15W,Y轴30W。二维MC6-20亥姆霍兹线圈

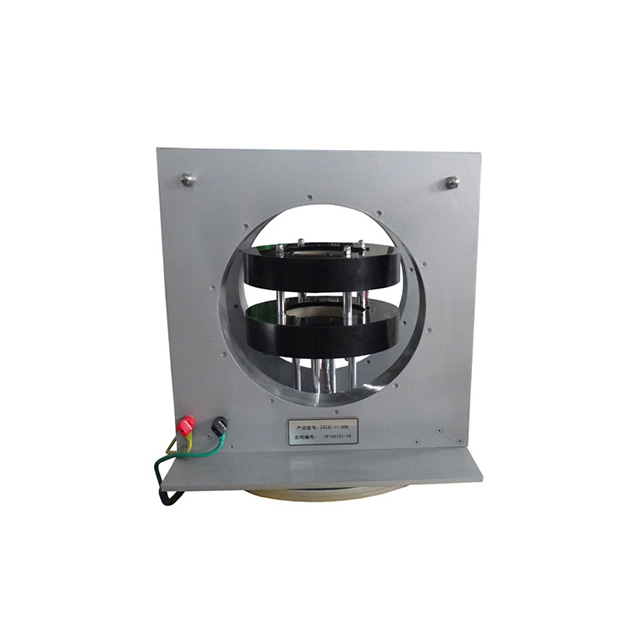

二维MC20-200磁场方向X轴、Y轴相互正交,X轴最高磁场强度200Gs,Y轴最高磁场200Gs。最小平均直径200mm,均匀区球体Φ30mm,均匀度0.1%,X轴功率180W,Y轴700W。MC20-10二维亥姆霍兹磁场线圈



亥姆霍兹线圈规格参数

型号 Model半径Radius(mm)中心磁场 Center magneticfield (Gs)均匀度 Uniformity %均匀区球体直径Homogeneity sphere
diameter(mm)
每维功率范围Each dimension
power range(W)
一维重量 The One dimensionalweight (Kg)三维重量 The three dimensionalweight (Kg)
MC30-5030050520042055
1150
MC30-10300100.510090-1201238
0.190
MC30-230020.056018~323.511
0.0140
MC25-1000250100051605000500
1125
MC25-5002505000.51002500250
0.175
MC25-3002503000.05501600150
0.0133
MC25-100250100516060050
1125
MC25-50250500.5100300~62030138
0.175
MC25-10250100.055060~110832
0.0133
MC25-22502516012~18414
1125
MC20-5002005000.5802000160
0.160
MC20-3002003000.0540100096
0.0126
MC20-100200100513035032
1100
MC20-50200500.580200~5201654
0.160
MC20-10200100.054040~65828
0.0126
MC20-52005110020~32622
0.160
MC20-2200211008~10415
0.160
MC15-300150300510066054
175
MC15-1001501000.56022018
0.145
MC15-50150500.0530110~3301238
0.0120
MC15-101501017521~42624
0.145
MC10-20010020056620019
150
MC10-1001001000.54010015
0.130
MC10-50100500.052050~180920
0.0110
MC10-101001015010~243.513
0.130
MC7-10070100545507
135
MC7-5070500.52824~120517
0.121
MC7-1070100.05145~2428
0.019.3
