脉冲、交流螺线管线圈磁场

产品详情

概述

用螺线管产生交流磁场,较Helmholtz线圈比有很大的优势,其体积紧凑,电感小,易产生较高频率的磁场。 连续脉冲磁场与交流磁场在设计上有相似之处。近几年来,连续脉冲磁场的应用逐渐增多,我公司已完成多次案例,受到用户好评。

应用案例

名称

主要技术参数

产品图片



交流螺线管




长度:200mm;内径150mm,磁场强度50Gs,频率400Hz。交流源功率1KW。

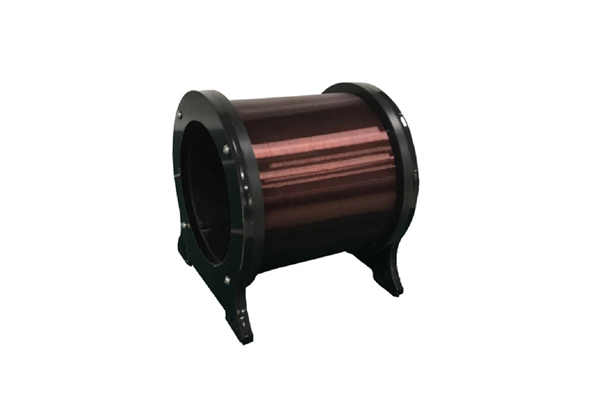

交流螺线管线圈磁场(图1)






脉冲螺线管

中心磁场强度Hmax0.6T,磁场中心均匀度(△H/H)/均匀区长100mm,均匀度5%;外径440mm,内径80mm,长度440mm,重量320Kg。连续脉冲磁场,输出频率0-25Hz,占空比0.2,功率180KW

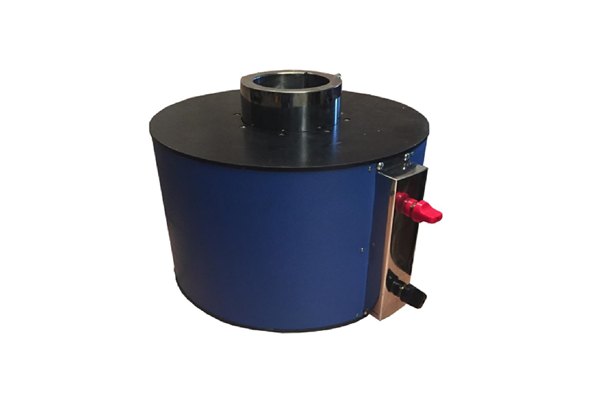

交流螺线管线圈磁场(图2)






脉冲螺线管

中心磁场强度Hmax0.12T,磁场中心均匀度(△H/H)/均匀区长50mm,均匀度1.5%;外径320mm,内径100mm,长度360mm,重量110Kg。连续脉冲磁场,输出频率0-10Hz,占空比0.5,功率60KW。内置隔热水冷层,对坩埚炉施加连续脉冲磁场。

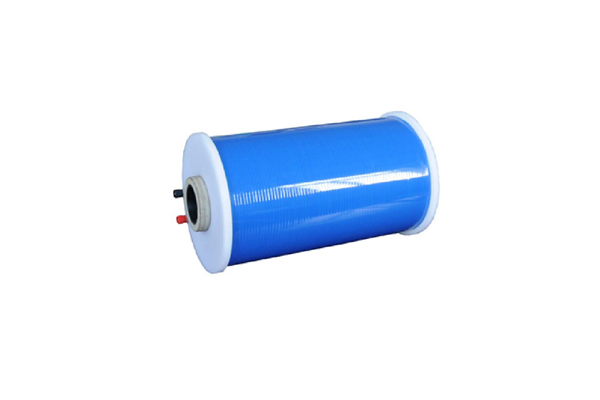

交流螺线管线圈磁场(图3)




交流螺线管



长度320mm,内径120mm,均匀区长30mm,均匀度0.5%;频率10KHz,交流功率1600W。

交流螺线管线圈磁场(图4)
