标准磁场、恒定均匀永久磁铁

恒定磁场永久磁铁具有无需电源供电,节能,长期使用不发热,体积小,重量轻等特性。由于固定的气隙使之拥有良好的刚性,磁场稳定,可做标准磁场使用。永磁铁系列使用范围宽广,用户可以根据仪器和设备不同要求选择永久磁铁。

产品详情

恒定磁场永久磁铁具有无需电源供电,节能,长期使用不发热,体积小,重量轻等特性。由于固定的气隙使之拥有良好的刚性,磁场稳定,可做标准磁场使用。永磁铁系列使用范围宽广,用户可以根据仪器和设备不同要求选择永久磁铁。


系列永磁铁基本型号参数

序号

型号

极面直径(㎜)

气隙
(㎜)

磁场(T)

1

YC5010-04

50

10

0.4

2

YC5010-06

50

10

0.6

3

YC5010-11

50

10

1.1

4

YC5020-04

50

20

0.4

5

YC5020-07

50

20

0.7

6

YC10020-06

100

20

0.6

7

YC10020-08

100

20

0.8

8YC10020-10100201.0

9

YC10030-05

100

30

0.5

10

YC10030-07

100

30

0.7

11

YC10030-11

100

30

1.1

12

YC14040-05

140

40

0.5

13

YC15020-14

150

20

1.4

14

YC15070-05

150

70

0.5

15

YC165100-05

165

100

0.5

16

YC200110-05

200

110

0.5



标准磁场、恒定均匀永久磁铁案例

型号

主要参数

参考图片

YC40系列

YC40系列标准磁体是专为霍尔片标定设计的永久磁铁,体积小重量轻,适合标定0.1%~1%精度的霍尔片,磁场等级0.1T~1.1T阶段可选。

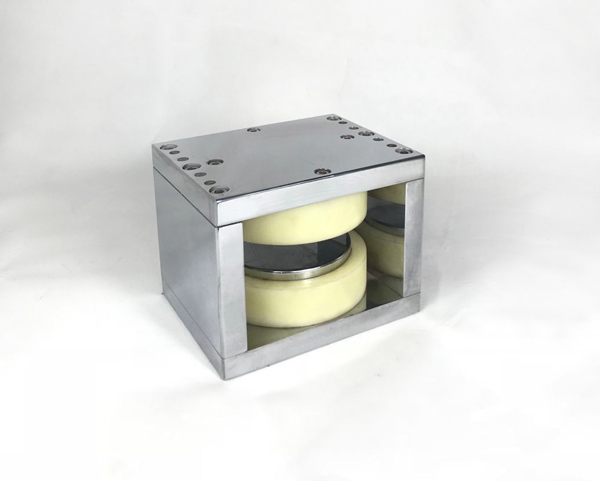

标准磁场、恒定均匀永久磁铁(图1)

YC-65-30

外围尺寸:320*280*320mm3;极面直径:Φ65mm;磁场间隙:25mm;磁场强度:≥10000Gs;配环形线圈架5付;永久磁铁底轭有4-Φ20定位孔。

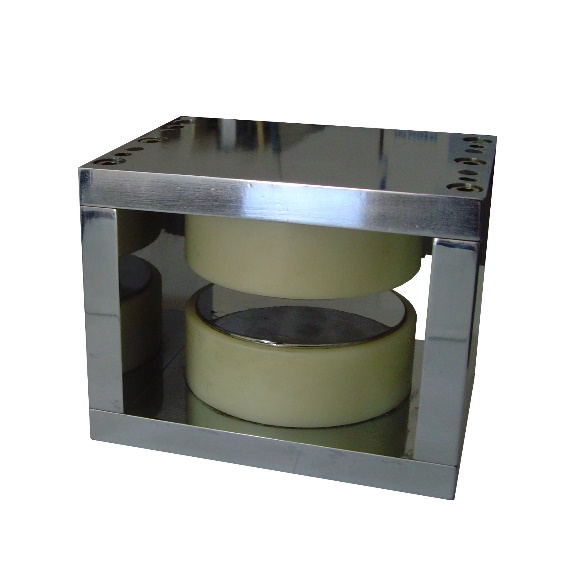

标准磁场、恒定均匀永久磁铁(图2)
