SD 型电磁铁:磁场气隙固定,双轭结构磁路闭合,磁场方向水平;有极佳的刚性和稳定性,适于对磁场均匀度稳定性要求较高的实验研究。用于霍尔效应研究,磁电阻效应研究、磁滞伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置、磁性材料测量装置等,特别适合振动样品磁强计、核磁共振磁强计等高精度仪器的应用。可以更换极头改变磁场气隙。 |
![SD双轭固定气隙电磁铁(图1) SD双轭固定气隙电磁铁(图1)](/uploads/allimg/20240715/1-240G5135023355.jpg) |
各部位名称 | 1:横轭 | 2:立轭 | 3:线包 | 4:极面 | 5:极头 | 6:扳把 | 7:柱套 |
|
|
| A:线包间距 | B:气隙 | C:中心高度 | D:中心水平距离 | E:线包直径 |
|
|
SD系列电磁铁主要外形尺寸 SD Electromagnet Series Main Dimension
型号 Model | 极柱直径 Pole Diameter (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | 重量 Weight (Kg) | SD-50 | 50 | 80/定制 Custom | 定制 | 130 | 110 | 200 | 40 | SD-80 | 80 | 100/定制 Custom | 定制 | 175 | 160 | 280 | 135 | SD-100 | 100 | 120/定制 Custom | 定制 | 200 | 180 | 300 | 200 | SD-130 | 130 | 120/定制 Custom | 定制 | 240 | 210 | 380 | 430 | SD-175 | 175 | 120/定制 Custom | 定制 | 310 | 300 | 500 | 630 | SD-200 | 200 | 120定制 Custom | 定制 | 320 | 320 | 550 | 930 | SD-220 | 220 | 120/定制 Custom | 定制 | 330 | 350 | 600 | 1060 | SD-250 | 250 | 120/定制 Custom | 定制 | 350 | 400 | 670 | 1920 | SD-280 | 280 | 150/定制 Custom | 定制 | 380 | 430 | 720 | 2570 | SD-300 | 300 | 150/定制 Custom | 定制 | 400 | 450 | 740 | 3580 | SD-380 | 380 | 200/定制 Custom | 定制 | 440 | 520 | 850 | 6800 |
|
|
SD 双轭固定气隙电磁铁典型磁场指标 SD Double Yoke unadjustable Air Gap Electromagnet
型号 Model | 极柱直径 Pole Diameter (mm) | 气隙 Air Gap (mm) | 标准极头极面直径 Pole Face (mm) | 标准极头最大磁场 Maxium Magnetic Field (T) | 功率 Power | SD-50 | Φ50 | 20 | Φ50 | 0.6 | 0.3KW | SD-80 | Φ80 | 30 | Φ80 | 0.7 | 0.6KW | SD-100 | Φ100 | 30 | Φ60 | 1.1 | 2.0KW | Φ100 | 0.9 | SD-130 | Φ130 | 40 | Φ60 | 1.3 | 3.8KW | Φ100 | 1.2 | SD-175 | Φ175 | 40 | Φ80 | 1.6 | 6.5KW | Φ100 | 1.5 | SD-200 | Φ200 | 50 | Φ80 | 1.5 | 10.0KW | Φ120 | 1.2 | SD-250 | Φ250 | 50 | Φ120 | 1.7 | 12.0KW | SD-280 | Φ280 | 50 | Φ120 | 2.1 | 12.0KW |
|
|

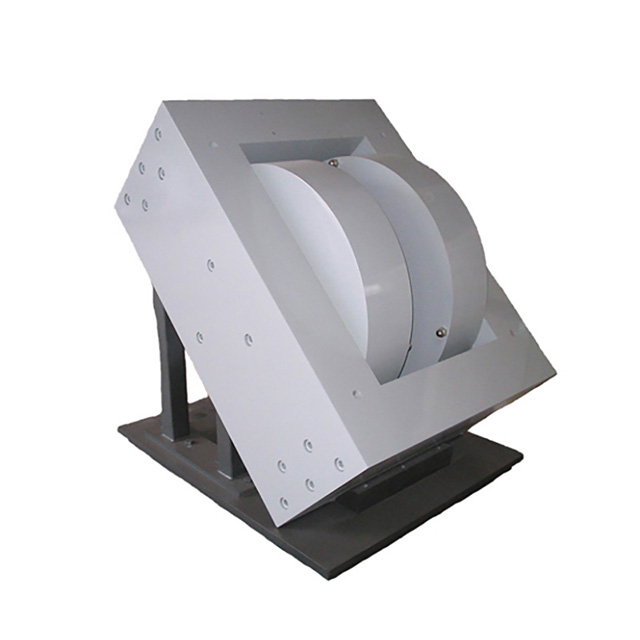

型号 | 主要参数 | 参考图片 | SD-60 | 1、电磁铁为双轭型结构,斜式45度角座放,磁场在水平方向,线包间距80mm,极柱直径60mm,磁场气隙固定为20mm。 2、电磁铁极头直径为40mm,中心磁场Hmax≥1.6T 3、电磁铁采用自然冷却结构 4、直流供电功率为0.4KW; 5、电磁铁重量约为85Kg | ![SD 双轭固定气隙电磁铁 SD 双轭固定气隙电磁铁](/uploads/allimg/20240715/1-240G513502Ob.jpg)

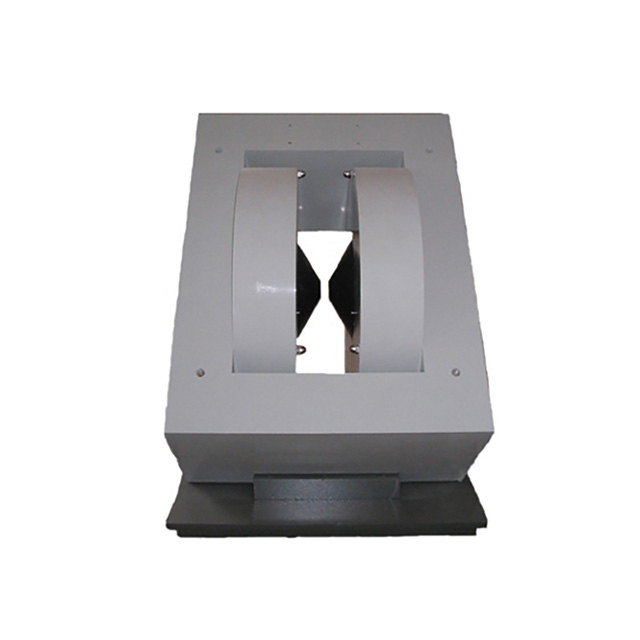

| SD-250 | 1、结构:电磁铁双轭型直立座放,磁场气隙固定为50mm,磁场方向平行于地面。 2、电磁铁极柱直径为Φ250mm,配一付直径为120mm的极头,线包间距140mm。 3、最高磁场H≥1.8T。电磁铁内冷式水冷结构;扫描磁场可长时间工作。 4、磁场均匀度:在中心Φ10*10mm3的区域内磁场均匀度优于1*10-4。 5、线包电阻为5.0欧姆,额定电源功率10.0KW 6、电磁铁重量1.9吨 | ![SD 双轭固定气隙电磁铁 SD 双轭固定气隙电磁铁](/uploads/allimg/20240715/1-240G513502SS.jpg)
| SD-380 | 1、结构:电磁铁双轭型直立座放,磁场气隙固定为30mm,磁场方向平行于地面。 2、电磁铁极柱直径为Φ380mm,配一付直径为80mm的极头,线包间距200mm。 3、最高磁场H≥2.7T。电磁铁内冷式水冷结构,扫描磁场可长时间工作。 4、磁场均匀度:在中心Φ10*10mm3的区域内磁场均匀度优于1*10-4。 5、线包电阻为3.0欧姆,额定电源功率16.0KW 6、电磁铁重量6.0吨 | ![SD双轭固定气隙电磁铁(图4) SD双轭固定气隙电磁铁(图4)](/uploads/allimg/20240715/1-240G5135030424.jpg)
|
|
