多极电磁铁

多极电磁铁，区别于传统的电磁铁只有两个磁极，其拥有多个磁极。型号用途参考图片CG-3004四极电磁铁用于产生矢量磁场磁铁四极结构，两对线包分别供电，可得到一个矢量磁场，当分别调节供电功率时，矢量磁场的方向也发生改变。磁铁结构简洁，通光范围大，且极柱打孔，可兼顾多项磁光实验。

产品详情

产品概述

多极电磁铁，区别于传统的电磁铁只有两个磁极，其拥有多个磁极。型号用途参考图片CG-3004四极电磁铁用于产生矢量磁场磁铁四极结构，两对线包分别供电，可得到一个矢量磁场，当分别调节供电功率时，矢量磁场的方向也发生改变。磁铁结构简洁，通光范围大，且极柱打孔，可兼顾多项磁光实验。最高磁场强度：极柱直径30mm，极面15mm，气隙20mm，磁场0.1T

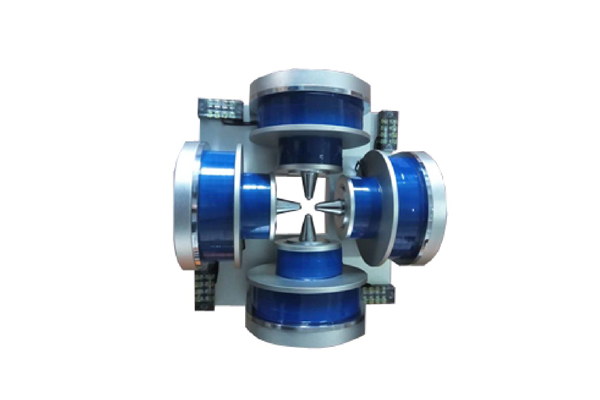

多极电磁铁以四极电磁铁铁居多，也有五极、六极、八极等多极的应用，主要应用于多极磁环充磁、径向梯度磁场、旋转磁场磁导向等多种应用，按用户的使用要求设计制作。

案例展示

型号	主要技术参数	产品图片
4MP-30	极柱直径30mm，极面15mm，气隙20mm，磁场0.15T，入射光与反射光之间夹角为90º；磁铁配两台8A50V电源使，每组绕组电阻3Ω；
4MP-4020	极柱40*20mm，气隙20mm，磁场0.13T，电源3A125V；
4MP-70	固定气隙70mm，另加一付40mm极片，当气隙为70mm时，磁场0.1-0.15T；电源20A20V两台电源分别供电。

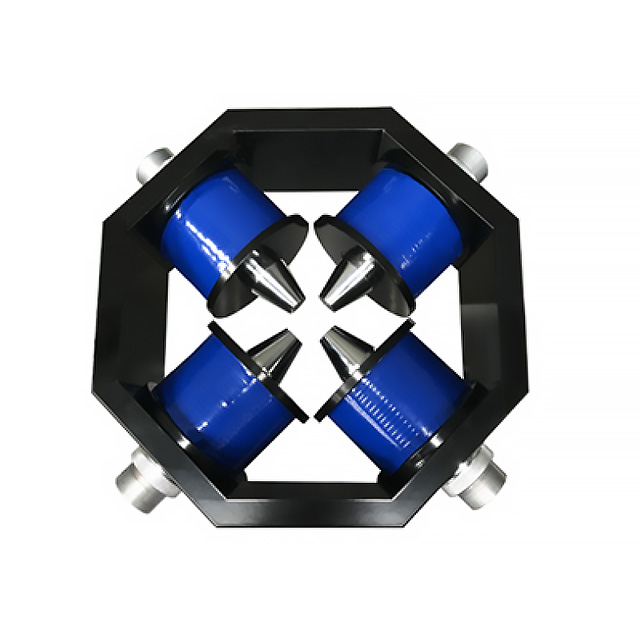

4MP-50	电磁铁型号为4MP-50型，电磁铁为四极结构，轭铁八边形，气隙可调，极柱直径50mm，磁极直径25mm，四极在同一平面；可水平或45度角放置。电磁铁配四个极头；其中两个极头打5mm通孔，当气隙为25mm时，一维中心磁场Hmax≥0.25T；电磁铁采用自然冷却。0.25T磁场环境下可连续工作30分钟，线包温升小于60℃ ；电磁铁单线包功率150W，双线包串联300W，总功率300W*2，四极各留抽头；重量：90Kg；
4MP-32	极柱直径Φ32mm，极面直径Φ32m，线包间距80mm，四极气隙可调，可调范围40-80mm；四极串联使用，电流1A，磁极表面磁场300Gs。
.4MP-130	四极径向充磁，磁场方向为N-N 相对，S-S 相对，工作极头可更换；线包间隙大于300mm，极柱直径130mm，单极头可调整距离不低于75mm；在气隙为40mm时，极头表面磁场Hmax≥0.5T；水冷冷却。

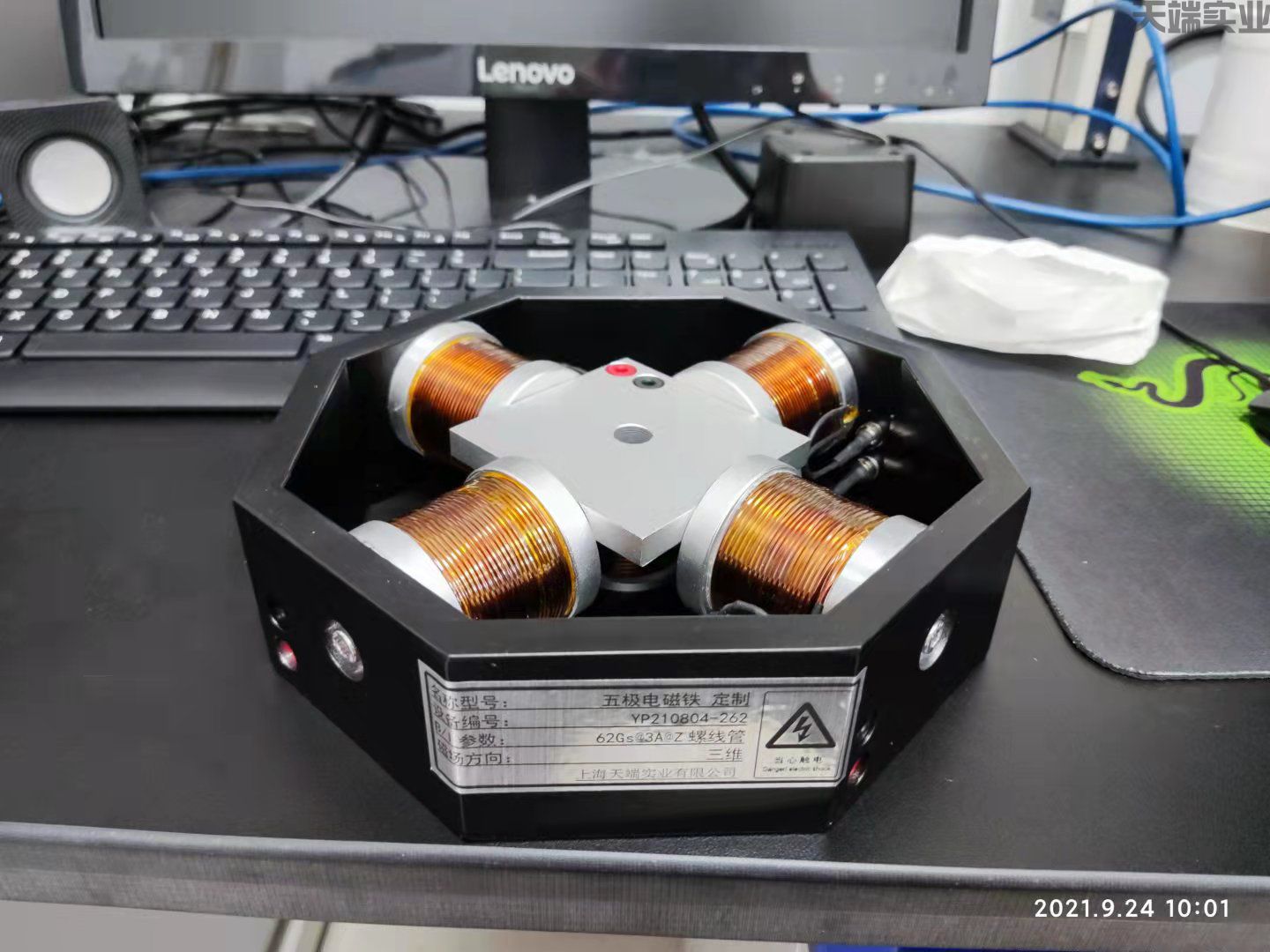

5MP-1001	五极电磁铁，用于显微镜下，产生三维磁场，体积在150mm内，高度不超过60mm，每维磁场300Gs，短时间使用可达1000Gs。
4MP-60	线包间距260mm，极头直径60mm，固定气隙120mm，极柱直径100mm。双极串联电阻6.8ohm，10A双极供电1800Gs，梯度1.55T/m；四极供电2600Gs,a梯度4.8T/m。
4MP-4020	极柱40*20mm，气隙20mm ，磁场0.13T，电源3A125V；
