WD100电磁铁

WD100型电磁铁(C型结构),在励磁电源的激励下,磁场形成闭合回路,两极之间可以产生均匀的强磁场,磁场方向沿极头轴向。电磁铁卧式座放,磁场方向水平;气隙双向可调,可调范围0-100mm;极柱直径φ100mm,标配一副纯铁极头,;

产品详情

产品规格

  • WD100型电磁铁(C型结构),在励磁电源的激励下,磁场形成闭合回路,两极之间可以产生均匀的强磁场,磁场方向沿极头轴向。

  • 电磁铁卧式座放,磁场方向水平;

  • 气隙双向可调,可调范围0-100mm;

  • 极柱直径φ100mm,标配一副纯铁极头,;

电气参数

  • 线圈冷态直流电阻9.4Ω;

  • 线圈绝缘电阻优于10MΩ;

 冷却方式

  • 自然冷却;

尺寸及质量

  • 外形尺寸见图;

  • 整体重量约200Kg;

磁场参数(更详细参数请咨询我司)

  • 5mm气隙时中心磁场优于2.7T@13A(φ30mm极面);

  • 25mm气隙时中心磁场优于1.2T@13A(φ60mm极面)。

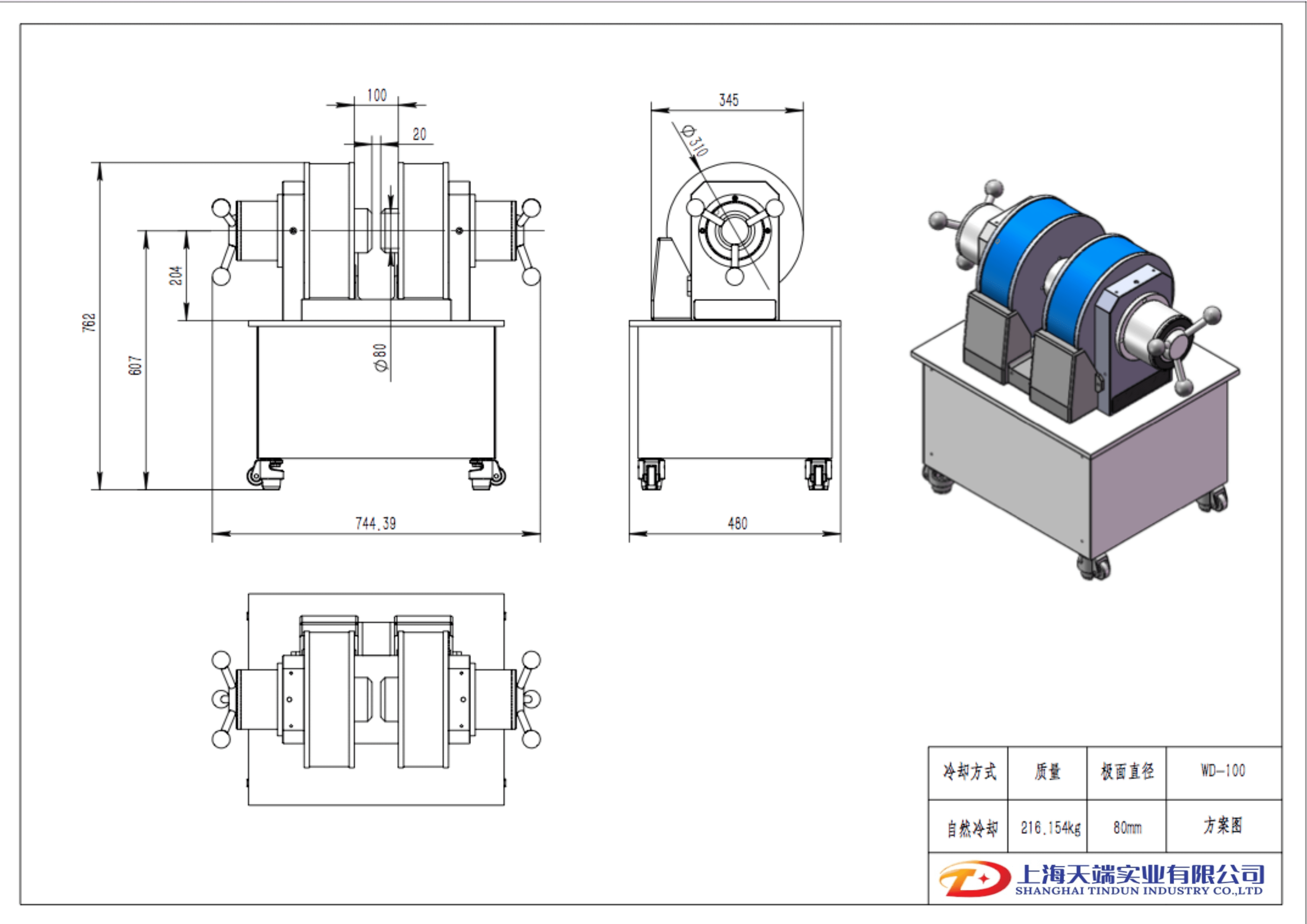

尺寸方案图

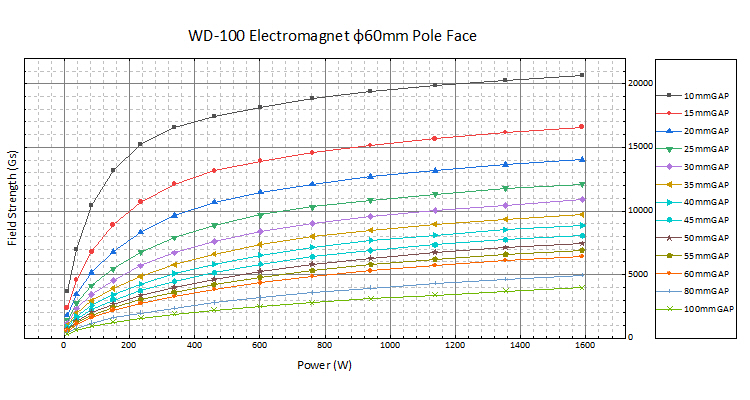

磁场曲线图

WD-100电磁铁(图2)

WD-100电磁铁(图3)

附件

描述

数量

电源线

1 套

探头架

1 个

使用说明书

1 本

产品手册

1 册

合格证

1 份



选配件



描述



数量

纯铁极头

1 副

高精度电控转台

1 台

手动转台

1 台

闭环控制系统

1 个
