AD7768高速模块高斯计

AD7768高速模块高斯计是一款模块化结构的测试仪表。采用Cortex-M3内核的32位ARM微控制器,硬件采用优异的运算放大器结合先进的模拟电子技术精心设计而成。配以高效软件算法可针对各类直流磁场进行高精度测量。

产品详情

产品简介

 AD7768高速模块高斯计是一款模块化结构的测试仪表。采用Cortex-M3内核的32位ARM微控制器,硬件采用优异的运算放大器结合先进的模拟电子技术精心设计而成。配以高效软件算法可针对各类直流磁场进行高精度测量。

AD7768高斯计采用高速采样AD芯片,最高采集速度可到200KHz。模块自带模拟量输出接口, RS485数字接口以及USB接口。可以便捷的集成在PLC控制系统或独立的上位机软件操作。

高斯计对于空间磁场的点测量反应快速,简单易用。简易的人机界面与多功能数据输出接口使 得设备无论在用于人工检测或是自动化控制集成模块测试过程中,成为一款极佳的磁性测量仪器。


测试原理

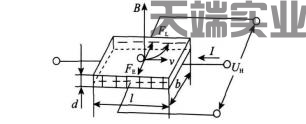

       当电流通过一个位于磁场中的导体的时候,磁场会对导体中的电子产生一个垂直于电子运动方 向上的作用力,从而在垂直于导体与磁感线的两个方向上产生电势差,这种物理现象称为霍尔效应。 霍尔效应本质即:固体材料中的载流子在外加磁场中运动时,因为受到洛仑兹力的作用而使轨迹发 生偏移,并在材料两侧产生电荷积累,形成垂直于电流方向的电场,最终使载流子受到的洛仑兹力 与电场斥力相平衡,从而在两侧建立起一个稳定的电势差即霍尔电压。




产品特性

  •   SMD 设计,功能位置布局合理

  •   恒定/直流磁场测试

  •   嵌入式微机控制,自动量程测量

  •   自带上位机软件显示,便于测试过程的数据读取。

  •   可选配多种测试探头(横向、轴向、超薄探头)

  •   RS-485 接口 (适合 PLC 等)

  •   可以通过计算机远程连接读取、存储数据

  •   具备模拟信号输出功能(0-5V)

  •   USB 接口供电或外部5V 直流供电



产品参数


测量通道单通道测量
量程±30000Gs
分辨率0.01Gs
磁场类型直流磁场、恒定磁场
精度读数的± 1%  (恒定磁场或直流磁场)
数据处理24Bit AD 转换器
处理速度

处理速度200Kbps (Max)

模拟输出

0-5V (对应标定区间)

通讯接口

RS485 ( Modbus 协议)

工作环境

-20℃~80℃

电    源

DC 5 200mA 或 USB

仪表尺寸

160mm*60mm*10mm

安装方式

铝合金外壳或塑料导轨安装

重量

200g (Appr.)



探头参数


横向探头PT0415  PT0307                    轴向探头 PA0350 PA0450 PA0550
