磁场发生设备案例-磁场可调永磁体

一．YCT100-09可调永磁铁技术指标

• 外围尺寸：320*200*500mm3

• 极面直径：100mm

• 磁场间隙：10-100mm可调

• 磁场强度：（磁铁个体参数差异约10%）

  气隙mm	磁场Gs
  10	8097
  20	6247
  30	5152
  40	4355
  50	3774
  60	3322
  70	2950
  80	2646
  90	2306
  100	2106

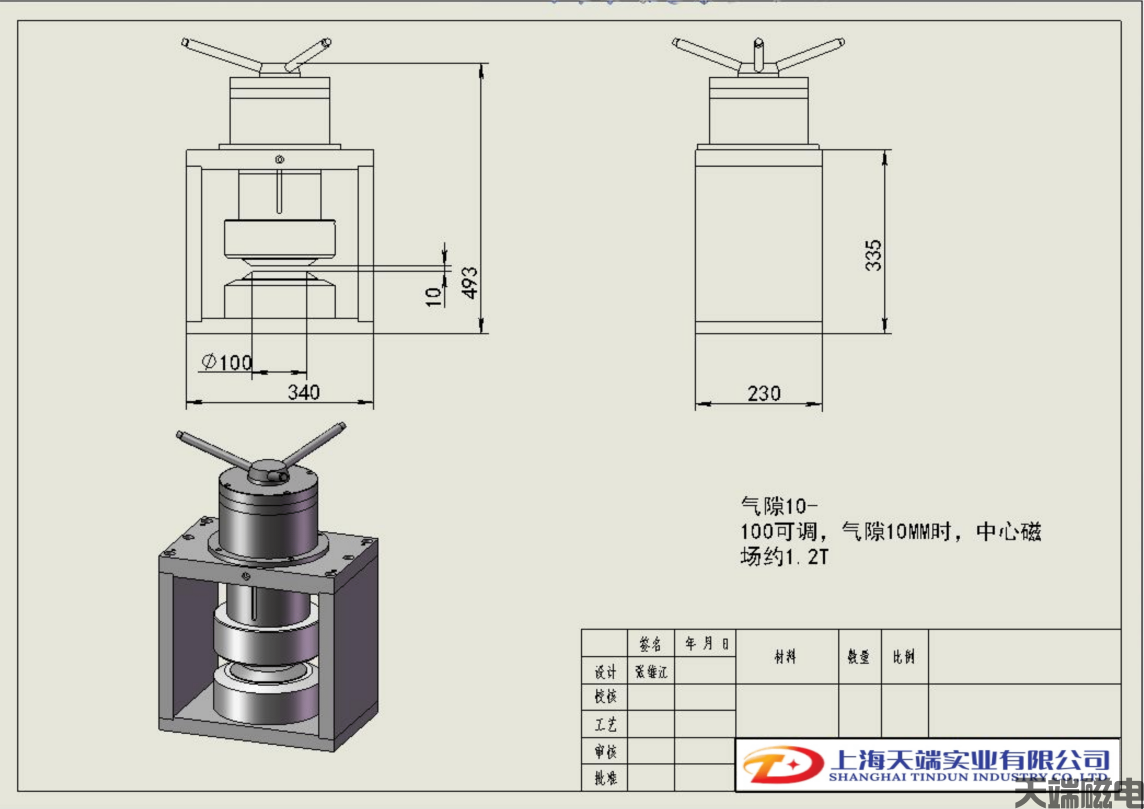

二．外形尺寸图

方案（二）

一．YCT150-12技术指标

• 外围尺寸：340*230*500mm3

• 极面直径：100mm

• 磁场间隙：10-100mm可调

• 磁场强度：（磁铁个体参数差异约10%）




  气隙mm	磁场Gs
  10	12300
  20	8700
  30	6900
  40	5700
  50	4800
  60	4300
  70	3800
  80	3400
  90	3050
  100	2750

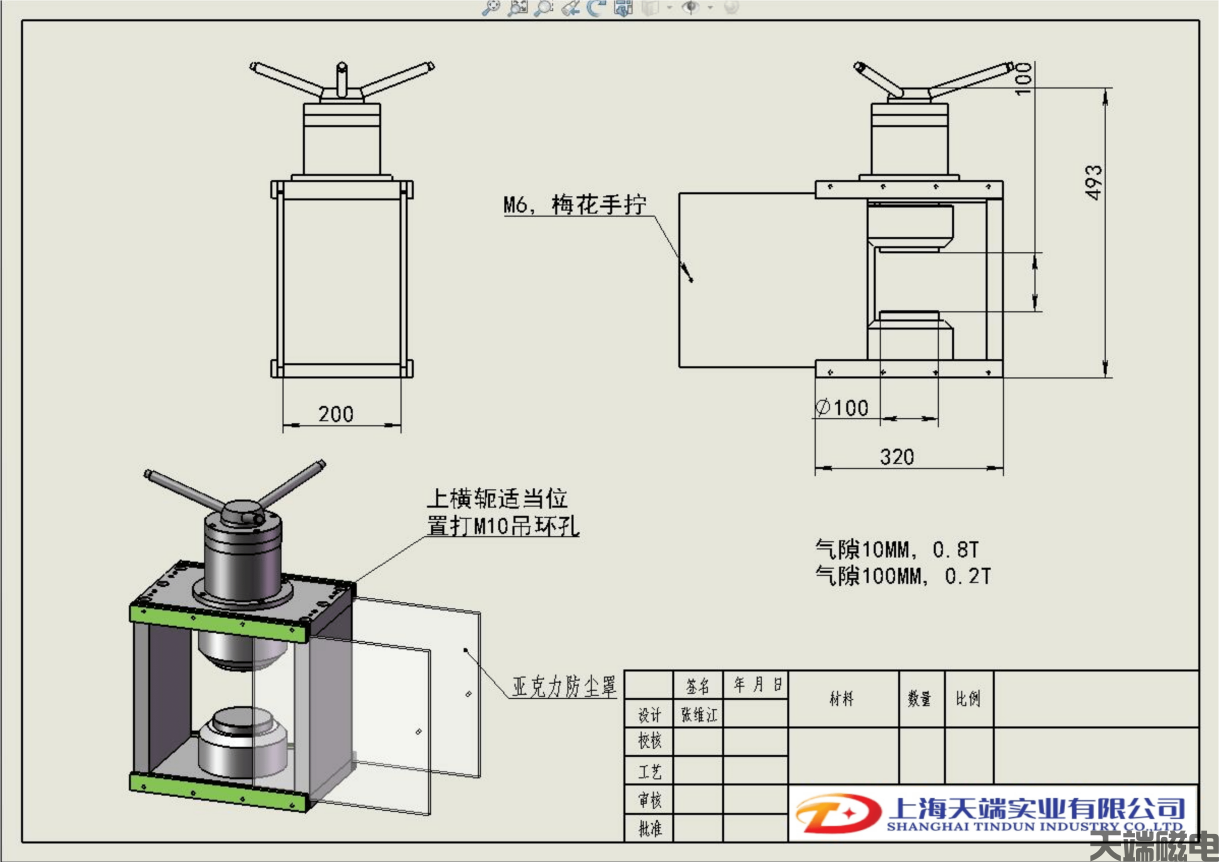

二.外形图
