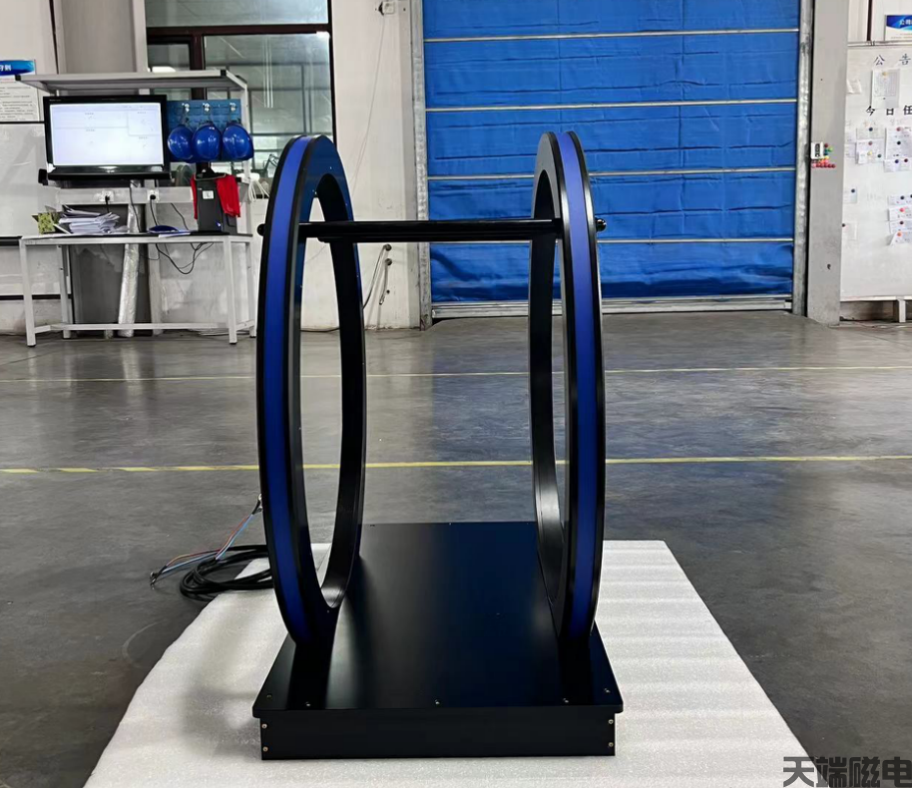

一维交流亥姆霍兹线圈(Helmholtz coil)设计案例展示

作者:上海天端 发布时间:2024-09-25 09:43:15点击:

根据客户磁场需求,我司设计一维交流亥姆霍兹线圈(Helmholtz coil),参数如下


一维交流亥姆霍兹线圈Helmholtz coil指标参数

Helmholtz coil产品规格

· HMHZ37.5-30一维交流亥姆霍兹线圈,立放磁场水平;

· 线圈等效直径750mm,使用内径674mm、线圈外径799mm,使用间距340mm;


Helmholtz coil电气参数

· 线圈冷态直流电阻分别为0.85Ω;

· 50hz时20A电流输入热态电压240V;

· 线圈绝缘电阻优于10MΩ;


Helmholtz coil冷却方式

· 自然冷却;

· 30Gs@20A@4.8KW持续工作时间15min;


Helmholtz coil尺寸及质量

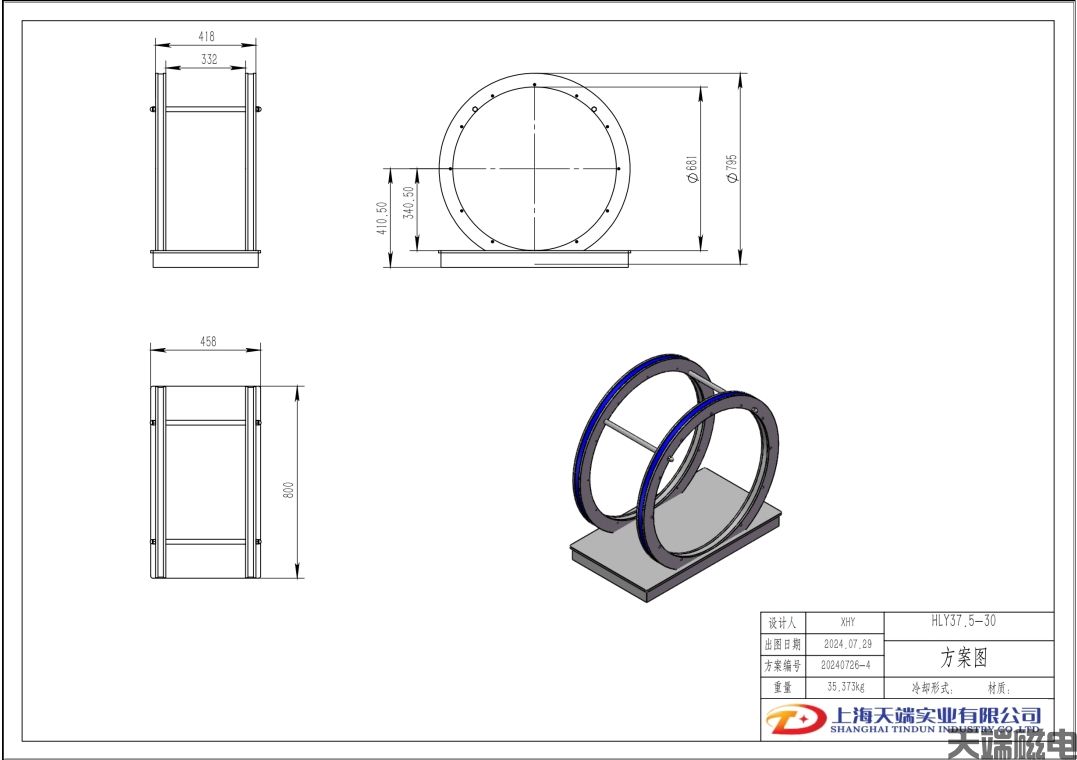

· 见尺寸图:

· 线圈重量约72Kg;


Helmholtz coil磁场参数 (单位 Gs)

· 磁场强度30Gs@20A@50Hz;

· 均匀区300mm*300mm*300mm 均匀度优于5%
