平面二维电磁铁,四级电磁铁案例展示

作者:上海天端 发布时间:2024-09-25 09:37:28点击:

根据客户磁场要求,我司定制设计平面二维电磁铁、四级电磁铁方案,

四级电磁铁规格参数

· TD4MF-30型四级电磁铁,可产生平面两方向磁场;

· 两方向磁场独立控制;

· 电磁铁立式摆放;


电气参数

· 线圈绝缘电阻优于10MΩ;


磁场参数

· 磁场空间区域30mm*30mm

· 中心磁场优于7000GS(四级失量磁场)


冷却方式

· 自然冷确;

· 中心失量磁场500mt时,可持续工作60min;

· 中心失量磁场700mt时,可持续工作10min;


尺寸及质量

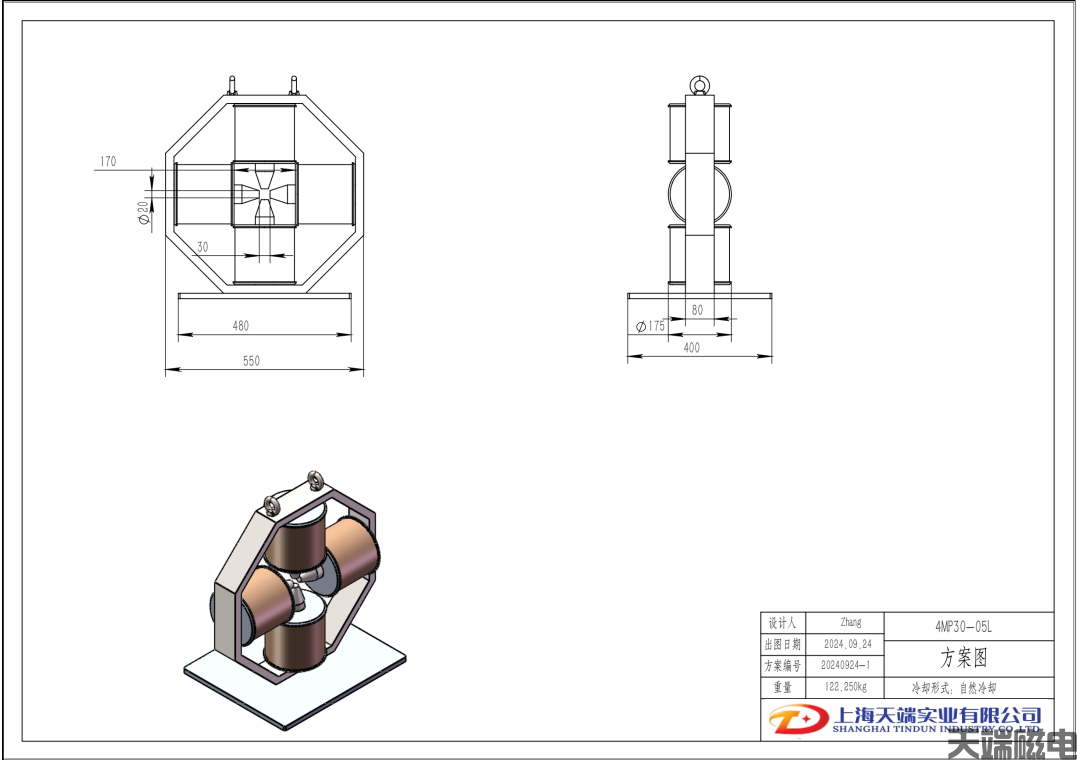

· 外形尺寸见图;

· 笼络尺寸:550mm*550mm*560mm

· 整体重量约130Kg;
