亥姆霍兹线圈 Helmholtz Coil系列功能简介
亥姆霍兹线圈，均匀区体积大，使用空间开阔，操作简便。可实现一维、二维、三维组合磁场，可提供交、直流磁场，电流与磁场有很好的线性关系。适用于各研究所，高等院校及企业做物质磁性或检测实验，应用于材料、电子、生物、医疗、航空航天、化学、应用物理等各个学科，其主要用途：产生标准磁场；地球磁场的抵消与补偿、地磁环境模拟、磁屏蔽效果的判定、电磁干扰模拟实验、霍尔探头和各种磁强计的定标、生物磁场的研究及物质磁特性的研究。
一维线圈主要型号参数One-dimensional coil parameters of models
线圈型号 | 外型 | 半径(cm) | 中心磁场(Gs) | 功率(W) | 重量(Kg) |
HMF150-2 | 方 | 150 | 2 | 540~620 | 84 |
HMF100-2 | 方 | 100 | 2 | 220~300 | 38 |
HMF75-10 | 方 | 75 | 10 | 700~900 | 106 |
HMF75-2 | 方 | 75 | 2 | 150~180 | 21 |
HMF60-10 | 方 | 60 | 10 | 500~600 | 68 |
HMF60-2 | 方 | 60 | 2 | 100~120 | 14 |
HMF50-20 | 方 | 50 | 20 | 600-700 | 61 |
HMF50-10 | 方 | 50 | 10 | 350~430 | 47 |
HMF50-2 | 方 | 50 | 2 | 70~90 | 10 |
HMF40-50 | 方 | 40 | 50 | 1000 | 98 |
HMF40-10 | 方 | 40 | 10 | 200~300 | 30 |
HMF40-2 | 方 | 40 | 2 | 45~60 | 5 |
HMY30-50 | 圆 | 30 | 50 | 500 | 55 |
HMY30-10 | 圆 | 30 | 10 | 200 | 17 |
HMY30-2 | 圆 | 30 | 2 | 50~100 | 3.5 |
HMY25-1000 | 圆 | 25 | 1000 | 5000 | 500 |
HMY25-500 | 圆 | 25 | 500 | 2500 | 250 |
HMY25-300 | 圆 | 25 | 300 | 1600 | 150 |
HMY25-100 | 圆 | 25 | 100 | 600 | 50 |
HMY25-50 | 圆 | 25 | 50 | 300 | 25 |
HMY25-10 | 圆 | 25 | 10 | 60~90 | 8 |
HMY25-2 | 圆 | 25 | 2 | 12~18 | 2 |
HMY20-500 | 圆 | 20 | 500 | 2000 | 160 |
HMY20-300 | 圆 | 20 | 300 | 1000 | 96 |
HMY20-100 | 圆 | 20 | 100 | 350 | 32 |
HMY20-50 | 圆 | 20 | 50 | 200 | 16 |
HMY20-10 | 圆 | 20 | 10 | 40~65 | 5 |
HMY20-5 | 圆 | 20 | 5 | 20~32 | 2.5 |
HMY20-2 | 圆 | 20 | 2 | 8~10 | 1 |
HMY15-300 | 圆 | 15 | 300 | 660 | 54 |
HMY15-100 | 圆 | 15 | 100 | 220 | 18 |
HMY15-50 | 圆 | 15 | 50 | 110 | 9 |
HMY15-10 | 圆 | 15 | 10 | 21~42 | 3 |
HMY10-200 | 圆 | 10 | 200 | 200 | 16 |
HMY10-100 | 圆 | 10 | 100 | 100 | 8 |
HMY10-50 | 圆 | 10 | 50 | 50 | 4 |
HMY10-10 | 圆 | 10 | 10 | 10~24 | 1.2 |
HMY7-100 | 圆 | 7 | 100 | 50 | 4 |
HMY7-50 | 圆 | 7 | 50 | 24 | 2 |
HMY7-10 | 圆 | 7 | 10 | 10 | 0.6 |
典型亥姆霍兹线圈与特殊案例 Product case
序号 | 名称 | 型号 | 主要技术参数 | 产品图片 |

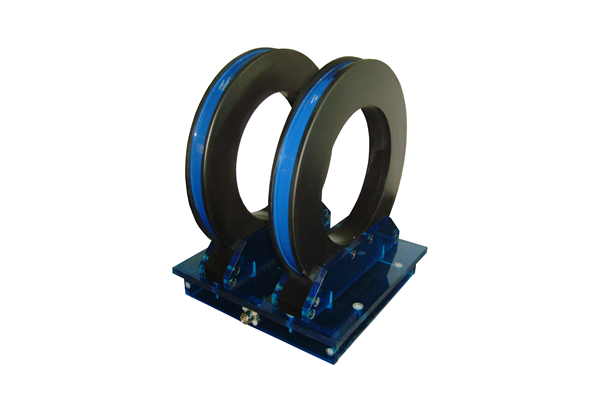

案例1 | 一维线圈 | HMY10-100 | 一维线圈，磁场方向水平，最高磁场强度100Gs，平均直径200mm，均匀区Φ14*14mm，均匀度0.1%，电源功率100W。 |
|

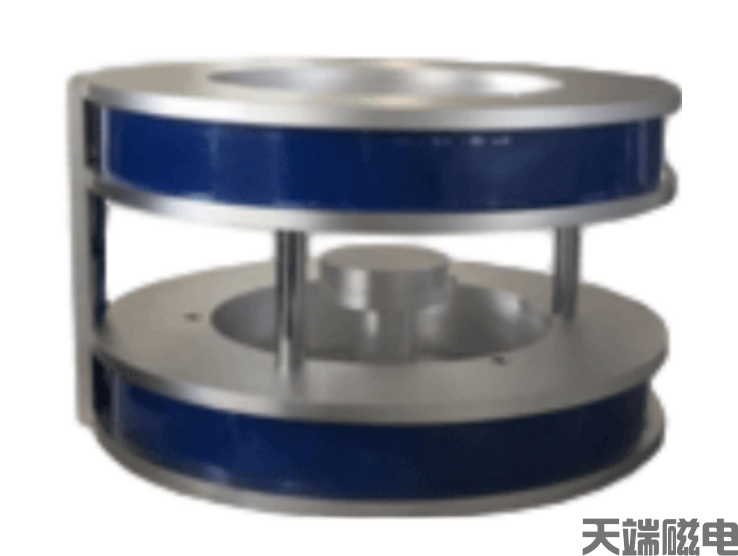

案例2 | 磁通计线圈 | 可任何型号磁通门计配套使用，线圈常数可定制。 |
| |

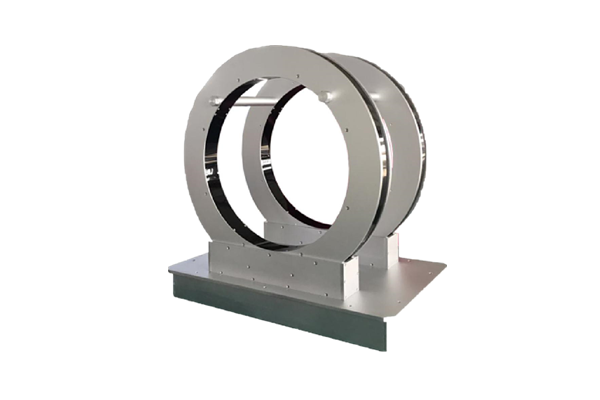

案例3 | 一维线圈 | HMY10-200 | 一维线圈，磁场方向水平，最高磁场强度200Gs，平均直径200mm，均匀区Φ30*30mm，均匀度0.1%，电源功率200W。 |
|

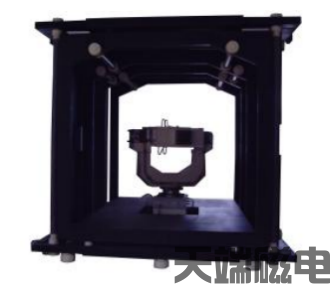

案例4 | 三维线圈 | 3HMY15-30 | 三维线圈，磁场方向X轴、Y轴、Z轴相互正交，每轴最高磁场强度30Gs，最小平均直径300mm，均匀区球体Φ40mm，均匀度0.1%，电源功率每轴120W。 |
|
案例5 | 一维线圈 | HMY32-4H30 | 一维线圈，四环结构，中心磁场强度30Gs；磁场均匀度：ΔH/H=5*10-4；均匀区：Φ120*260mm；平均直径：640mm；电源功率：180W |
|
案例6 | 三维线圈 | 3HMF15-1 | 三维等径方线圈，交直流两用，中心磁场1.0Gs，均匀区50*50*50mm，均匀度1%。 |
|
案例7 | 三维线圈 | 3HMF50-2 | 三维方线圈，磁场方向X轴、Y轴、Z轴相互正交，每轴最高磁场强度2Gs，均匀度1%，均匀区200*200*200mm，最小平均直径1000mm，电源功率每轴90W。 |
|
案例8 | 三环一维维线圈 | 三环一维线圈，中心磁场强度：10Gs；磁场中心均匀度：5*10-4；均匀区：Φ200*200mm；线圈最大直径：1000mm；交直流两用；线圈可旋转、可调倾角。 |
| |
案例9 | 工频磁场线圈 | 国标工频磁场，用于电能表等电器产品的电磁干扰检测。单线圈结构，可垂直可水平固定，交流磁场，频率50Hz，磁场1200A/m。 |
| |
案例10 | 四环方线圈 | 一维方线圈，中心磁场强度：5 Gs；磁场均匀度：ΔH/H=5*10-3；均匀区：Φ500*1000mm；边长1800mm；电源功率：540W（6A90V） |
| |
案例11 | 三维梯度磁场线圈 | 圆形线圈，三维等径1000mm。磁场梯度100PT/m，梯度均匀性0.1%，均匀区150*150*150mm。
|
| |
案例12 | 回字形线圈 | 三维线圈，多复合结构，中心磁场强度：10Gs；磁场中心均匀度：1*10-3；均匀区：200*200*200mm；线圈最大边长：2600mm；磁场空间开阔，操作方便，均匀性高。 |
|
