磁场发生系统-电磁铁系列 Electromagnet

作者:上海天端 发布时间:2024-08-30 11:22:13点击:

功能简介

上海天端实业有限公司电磁铁系列产品,可提供可调均匀强磁场,稳定性高,可控性强。适用于科研单位,高等院校及工厂做物质磁性实验,具有多种用途可配用于磁性材料测量装置、振动样品磁强计、霍尔效应研究、磁光效应研究、磁电阻效应研究、磁致伸缩研究、转矩磁强计、力法磁强计、磁化率测量装置以及对磁性器件的充磁和退磁等,用途广泛。



电磁铁主要型号典型磁场


型号

极面直径

(mm)

磁场气隙

(mm)

磁场强度

(T)

电源功率

(KW)

50

40

10

1.0

0.3

80

40

10

1.6

0.6

100

60

10

1.9

1.5

130

60

20

2.0

3.8

175

80

30

1.9

6.5

200

80

40

1.8

10.0

220

100

40

1.8

13.0

250

120

40

1.9

18.0

280

140

40

2.0

18.0

300

150

50

2.0

20.0

380

150

50

2.3

30.0

电磁铁案例


型号

主要技术参数

产品图片

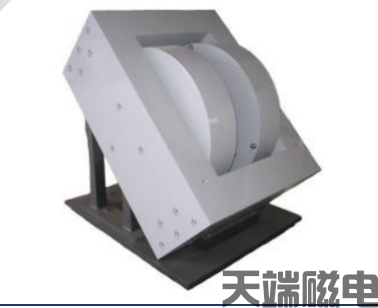

SB-100

电磁铁为双轭双调型结构,斜式45度座放,磁场方向水平于地面,极柱直径100mm,线包间距100mm,气隙可调范围为:0-100mm。电磁铁极头直径为100mm。当气隙为10mm时,中心磁场Hmax≥1.5T;当气隙为80mm时,中心磁场Hmax≥0.4T。在中心5*5*5mm的区域内,磁场均匀度为1*10-5。电磁铁自然冷却结构。在80mm气隙0.4T磁场环境下可连续工作0.5小时。重量200KG。

电源10A 120V。

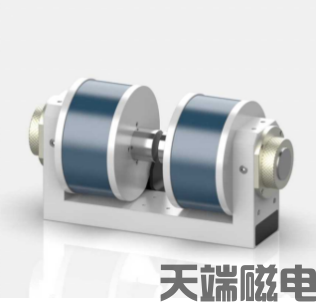

SBV-200

结构:电磁铁为双轭单调型直立座放,极柱单向调协可变气隙,磁场方向垂直于地面。电磁铁极柱直径为Φ200mm,极头直径为80mm,线包间距120mm,气隙可调范围0~100mm。气隙为10mm时,磁场H≥2.8T。电磁铁内冷式水冷结构,当磁极间距30mm,磁场为2.3T时,可持续工作时间为10分钟;扫描磁场可长时间工作。磁场均匀度:当磁场20mm气隙时,在中心Φ10*10mm3的区域内磁场均匀度优于0.1%。线包电阻为5.0欧姆,额定电源功率8.0KW。

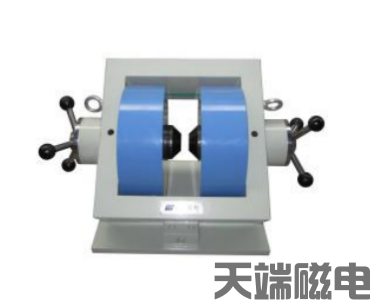

WD-50

电磁铁为双调单轭型结构,直立座放,磁场在水平方向,线包间距80mm,极柱直径40mm,磁场气隙可调范围0~80mm。电磁铁极头直径为50mm,当气隙为10mm时,中心磁场Hmax=1.0T

电磁铁采用自然冷却结构,当磁极间距为10mm,磁场≥1.0T时,持续工作时间30分钟,温升小于30℃ ,磁为0.6T时可长时间工作;电磁铁直流供电功率为0.3KW;(10A,30V)。电磁铁重量约为35Kg。





SG-380

结构:电磁铁双轭型直立座放,磁场气隙固定为30mm,磁场方向平行于地面。电磁铁极柱直径为Φ380mm,配一付直径为80mm的极头,线包间距200mm。最高磁场H≥2.7T。电磁铁内冷式水冷结构,可持续工作时间优于30分钟;扫描磁场可长时间工作。磁场均匀度:在中心Φ10*10mm3的区域内磁场均匀度优于1*10-4。线包电阻为3.0欧姆,额定电源功率16.0KW。电源:40A125V。电磁铁重量6.0吨。

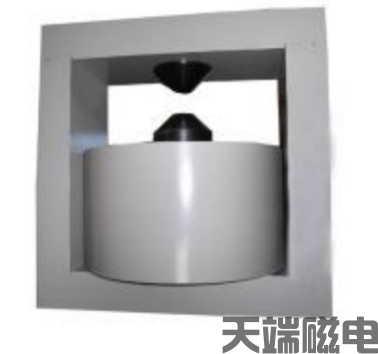

CG-80

电磁铁为框架式结构,直立座放,总重量~100kg,磁场在垂直方向,双线包在同侧。上极头打通光孔,孔径形状配合用户物镜形状,直筒长24mm, 前方留1.5mm聚焦位置。最高磁场强度:极面为Φ30mm,10mm时,磁场1.4T;30mm时,磁场0.5T。

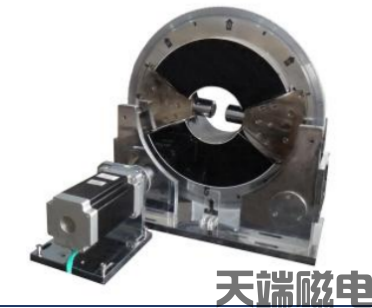

CG-X35

用途:旋转磁铁 Smoke实验。 旋转磁铁,磁场可围绕X轴做360°旋转,轭铁为环形结构,线包和铁芯为分别为对称的弧形,轭铁外径为齿形轮状,配步进电机精确控制磁铁旋转,任意设定旋转角度,可编程控制正转反转及行程时间。最高磁场强度:极头直径25mm,气隙为16.5mm时,磁场为0.485T;气隙为28mm时,磁场为0.3T;气隙为35mm时,磁场为0.22T。

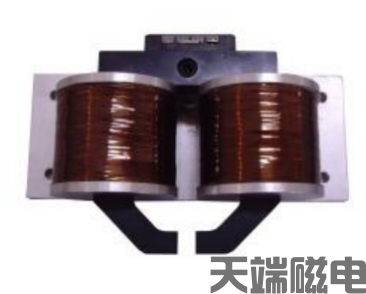

CG-Q20

用途:显微镜下的水平磁场。 电磁铁钳式结构,气隙固定为10mm,磁场空间上下及一侧通透,体积小巧,给载物玻片,显微镜、探针留有足够的空间。极头截面6*12mm。最高磁场强度:0.25T。
