TD-VSM220高低温振动样品磁强计，陆军装甲兵学院案例

根据客户需求，上海天端制造TD-VSM400高低温振动样品磁强计，技术指标如下

一、主要功能：

1、可用于材料研究和开发、质量控制及产品检测，完成对磁性材料的基本磁性能的测量和分析。可测量磁性材料的基本磁性能（如磁化曲线，磁滞回线，退磁曲线，升温曲线、升/降温曲线、降温曲线、设定温度下的磁化曲线、设定温度下的磁滞回线等），得到相应的各种磁学参数（如饱和磁化强度，剩余磁化强度，矫顽力，最大磁能积，居里温度，磁导率（包括初始磁导率）等）；可测量粉末、颗粒、片状、块状等磁性材料。

2、可原位测量磁性材料从室温至800度以及室温至液氮温区磁性能随温度的变化曲线。

二、主要技术指标

1、 测量磁矩范围：10-3emu—300emu（灵敏度：5×10-5emu）   2、 相对精度（量程3emu时）：优于±1%   3、 重复性（量程3emu时）：优于±1%   4、 稳定性（量程3emu时）：连续工作4小时稳定性优于±1%   5、 温度范围：室温到液氮温区以及室温到800℃

   6、 磁极间距固定为35mm，极面直径为60mm   7、 磁场强度：最大磁场强度±2.0T

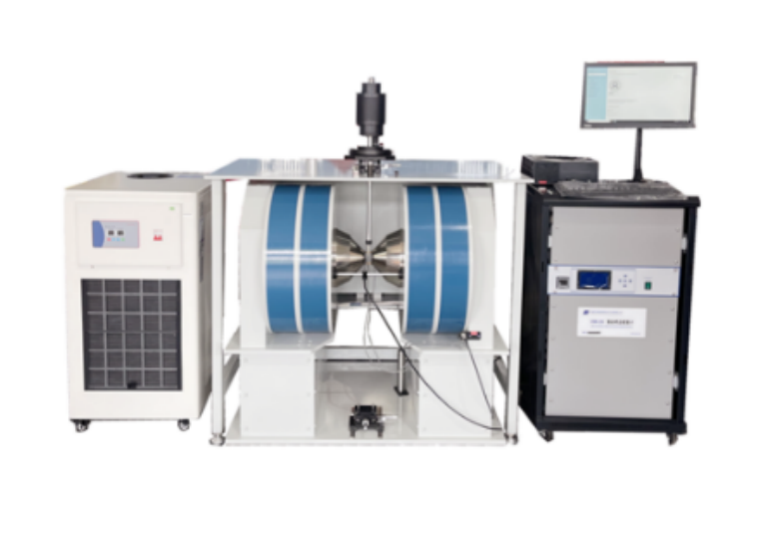

三、VSM的组成：

1、TD-220G型电磁铁

2、磁矩测量单元主机（包括扫描电源，锁相放大器、特斯拉计、高温驱动源、振动源）

3、振动系统（包括振动头及支架、检测线圈、样品室）

4、联想品牌计算机

5、高温装置

6、低温装置

7、真空泵

8、液氮罐

9、电磁铁循环制冷机

10、高温炉循环制冷机

11、除湿机

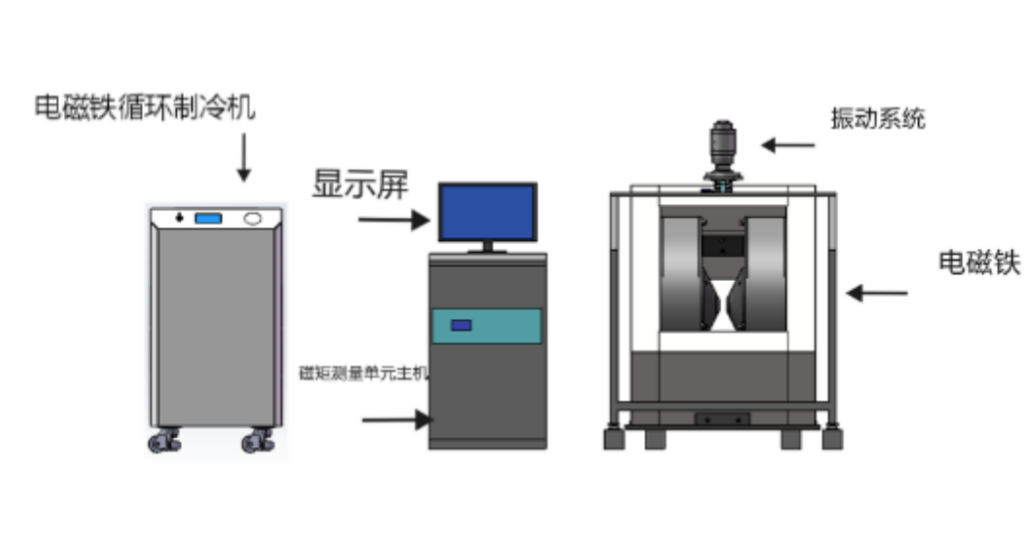

四、主要仪器说明

1、电磁铁：

A、电磁铁为固定气隙电磁铁，磁场在水平方向，气隙为35mm，极面直径Φ60mm，磁场最高值优于2.0T；电磁铁为水冷冷却结构。

B、生产单位：上海天端实业有限公司

2、磁矩测量单元

A、主要技术指标

（1）磁矩量程分300emu、150emu、80emu、40emu、30emu、15emu、8emu、4emu、3emu、1.5emu、800memu、400memu、300memu、150memu、80memu、40memu、30memu和15memu（即0.015emu）共18档，液晶屏显示，最高灵敏度优于5×10-5emu；当磁矩量程为3emu 时，测量磁矩的相对精度和重复性均优于±1%，预热半小时，连续4小时工作的稳定性优于1%。（2）磁场量程最高3.2T，最高分辩率0.1mT，相对精度优于±1％。

（3）振动源输出频率180Hz,频率稳定度优于10-5，输出功率大于50W。

（4）电磁铁电源为可调式高稳定度稳流直流电源，功率为10KW。在稳流状态时，稳流输出电流能在额定范围内连续可调。输入电压：三相380V±10%。

3、 振动系统

包括振动杆、机械振动头、支架、样品室及探测线圈。

4、计算机：

配制：E5800,  内存：4G,   硬盘：1T,   显示器：23寸液晶

5、高温控制、测量装置

五、测量系统软件

A、系统软件型号为JDAW2000C&D型，可直接设置系统参数，直观显示数据；

B、原始数据文件后缀为13D，直接存储于计算机之中，方便后续处理，可以使用Excel和Origin直接对数据进行处理；

C、测量的多种曲线和特性参数即可在微机屏幕上显示，软件可对数据进行任意选取，局部放大，平移，可对曲线进行平滑处理，也可在激光打印机上输出打印；还可由其它通用绘图软件上进行处理。

D、可自动测量磁化曲线，磁滞回线，快速MH回线，升温曲线，降温曲线，升降温曲线，控温曲线，设定温度下的磁化曲线、磁滞回线及背底曲线；在已知退磁因子和样品密度的情况下，能将VSM的开路样品磁特性曲线自动转化为物质本身（即闭路样品）磁性测量曲线

E、软件可同时算出国际单位制和高斯单位制下的曲线参数（饱和磁矩/饱和磁化强度/比饱和磁化强度，剩余磁矩/剩余磁化强度，矫顽力，内禀矫顽力，矩形系数，最大磁能积，回线面积，居里温度）；
