三维Helmholtz线圈屏蔽筒磁场发生系统、合肥国家实验室案例

根据合肥国家实验室客户超高稳定度磁场需求，设计并制造三维Helmholtz线圈屏蔽筒磁场发生系统，简单资料如下

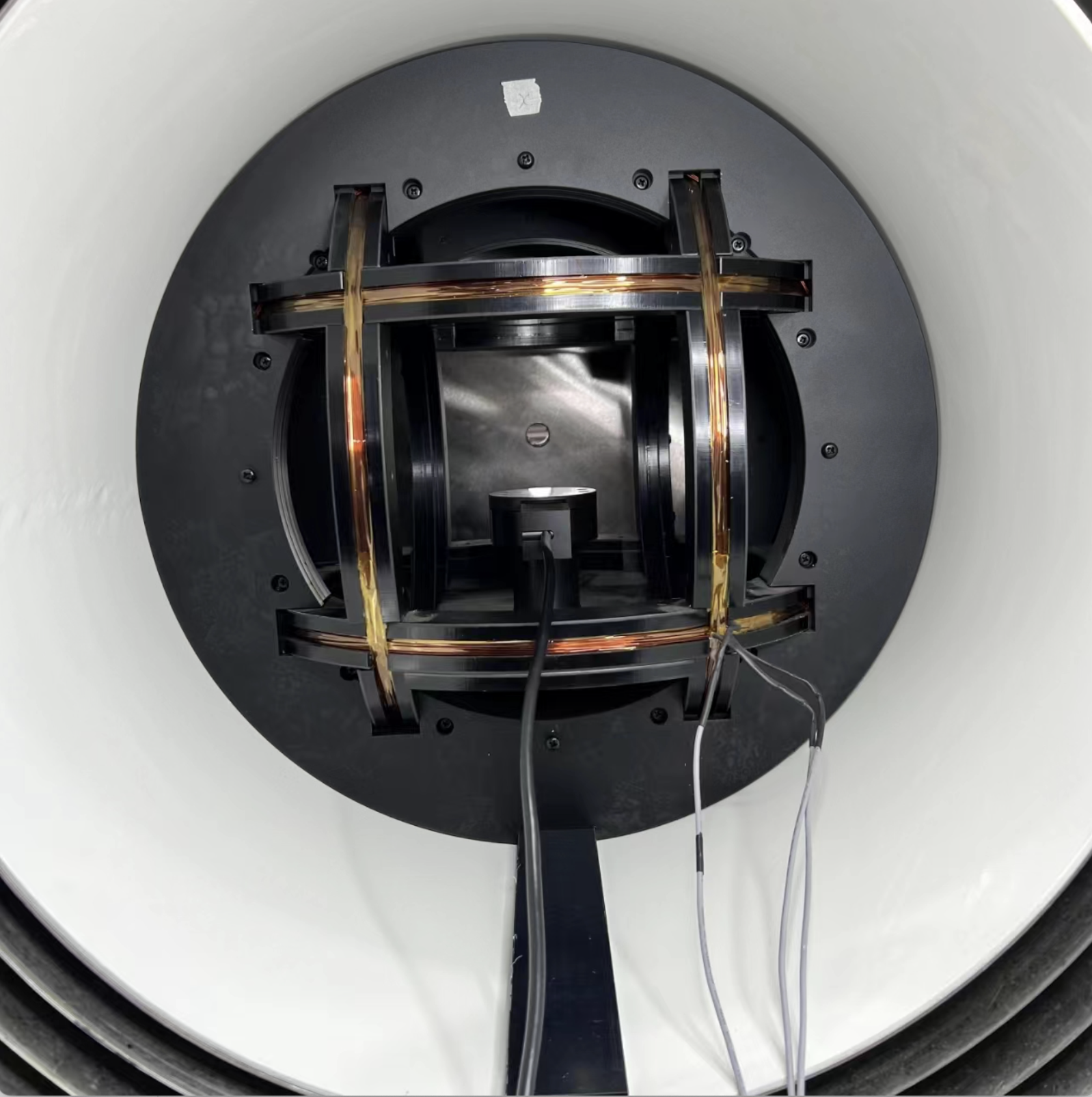

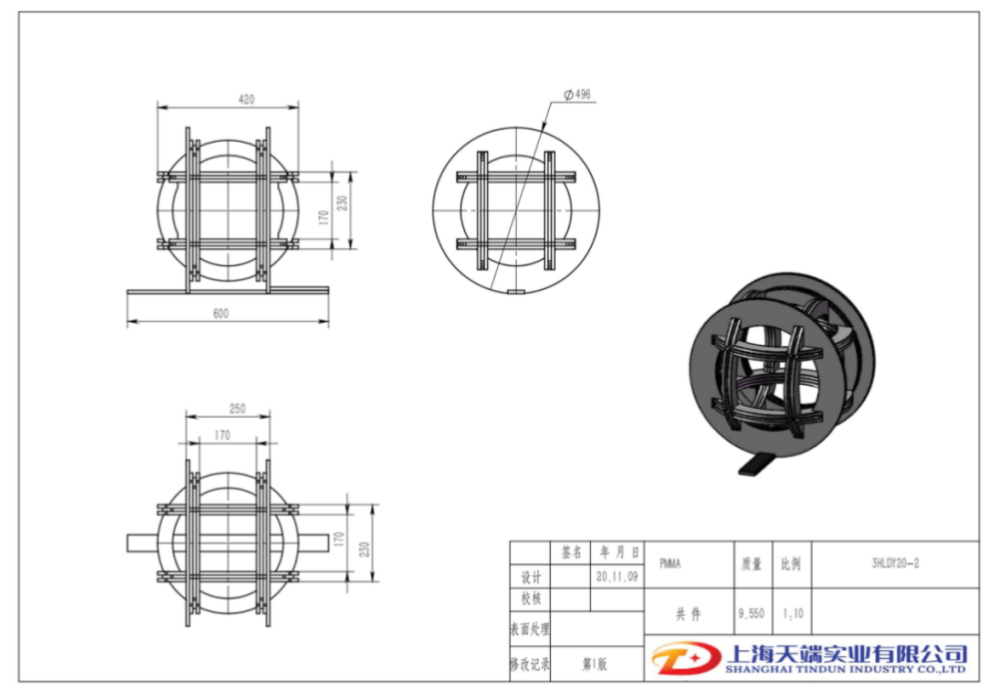

三维Helmholtz线圈

产品概述

· 3HLY20-1型圆形Helmholtz线圈，适用于产生低弱三维磁场，地球磁场的仿真，弱磁场的主动屏蔽等应用；

· 线圈为圆形结构，拥有更高的结构强度；

· 可以产生三维磁场,三维磁场分量Bx、By、Bz独立可控；

· 铝合金框架，线圈采用无氧铜漆包线绕制；

· 样品平台直径80mm中心往下80mm至25mm可调

性能参数

均匀性

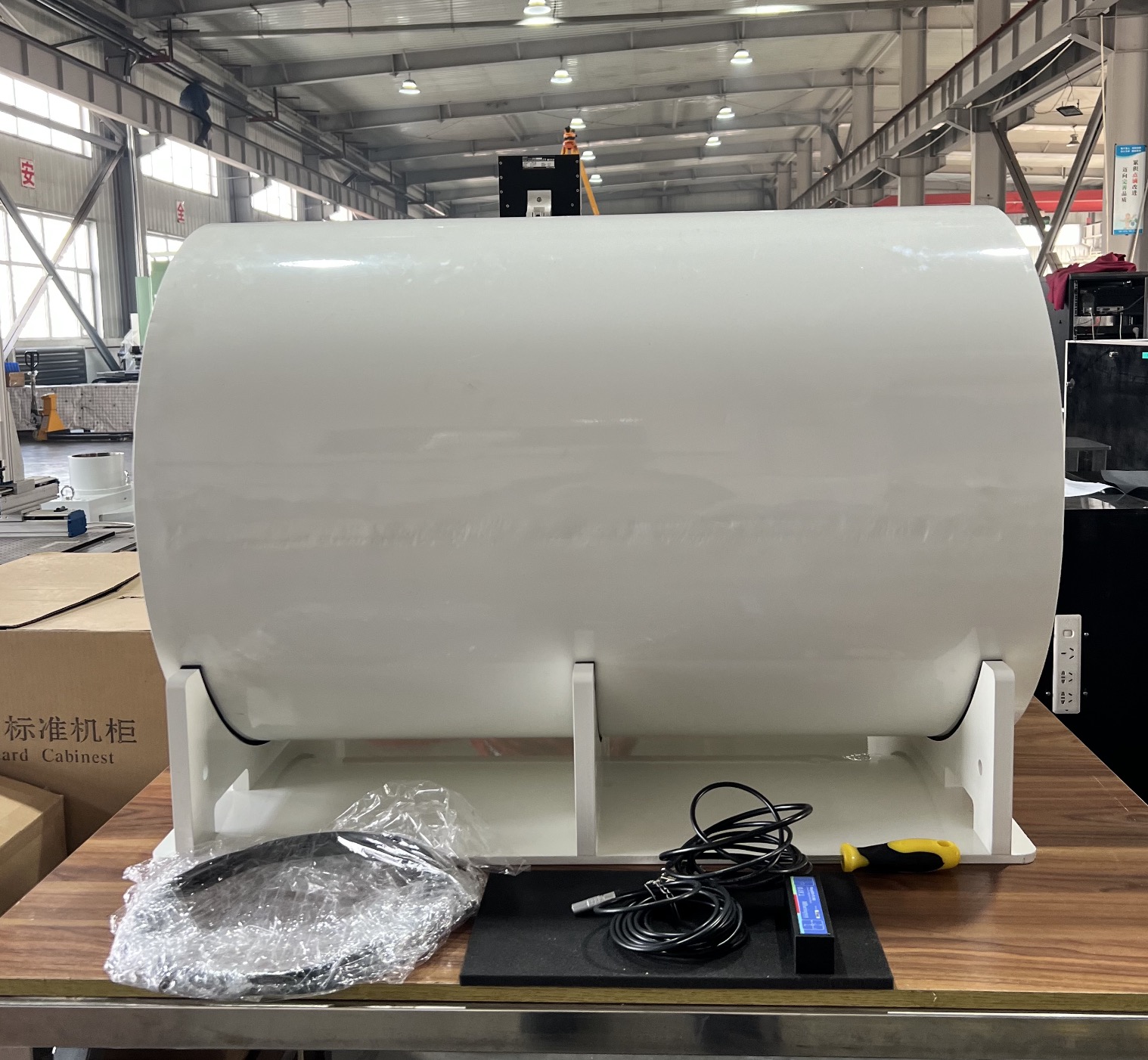

屏蔽筒

产品规格

·  GYPBT-W5080-5型屏蔽筒，水平方向放置；

·  无磁铝合金底座，移动推车；

·  配备屏蔽筒消磁器、消磁电缆；

结构

·  屏蔽筒七层结构，五层高导磁坡莫合金，内外铝层；

·  端部整体开盖，端盖中心留Φ15mm测量，端盖边缘留15mm数据线口；

·  两侧各开通孔15mm、正筒盖开通孔25mm、后筒盖开通孔5mm

尺寸及质量

·  屏蔽筒内径500mm，外径约600mm；

·  屏蔽筒筒深800mm，总长约950mm

·  整体重量约260Kg；

磁场参数（单位Gs）

·  屏蔽筒内均匀区剩磁小于等于1nT；
