振动样品磁强计VSM-60技术指标

一、振动样品磁强计VSM-60主要功能：

可用于材料研究和开发、质量控制及产品检测，完成对磁性材料的基本磁性 能的测量和分析。可测量磁性材料的基本磁性能(如磁化曲线，磁滞回线，退磁 曲线),得到相应的各种磁学参数(如饱和磁化强度，剩余磁化强度，矫顽力， 最大磁能积，磁导率(包括初始磁导率)等),可测量颗粒、片状、块状等磁性 材料。

二、振动样品磁强计VSM-60主要技术指标

1 、 测量磁矩范围：10⁻³emu—300emu (灵敏度：3×10⁴emu)

2、 相对精度(量程3emu时):优于±1%

3、 重复性(量程3emu时):优于±1%

4、 稳定性(量程3emu时):连续4小时工作优于1%

5 、 磁极间距固定为35mm, 极面直径为60mm

6 、 磁场强度：电磁铁提供0—0.5T之间(灵敏度0.1mT)

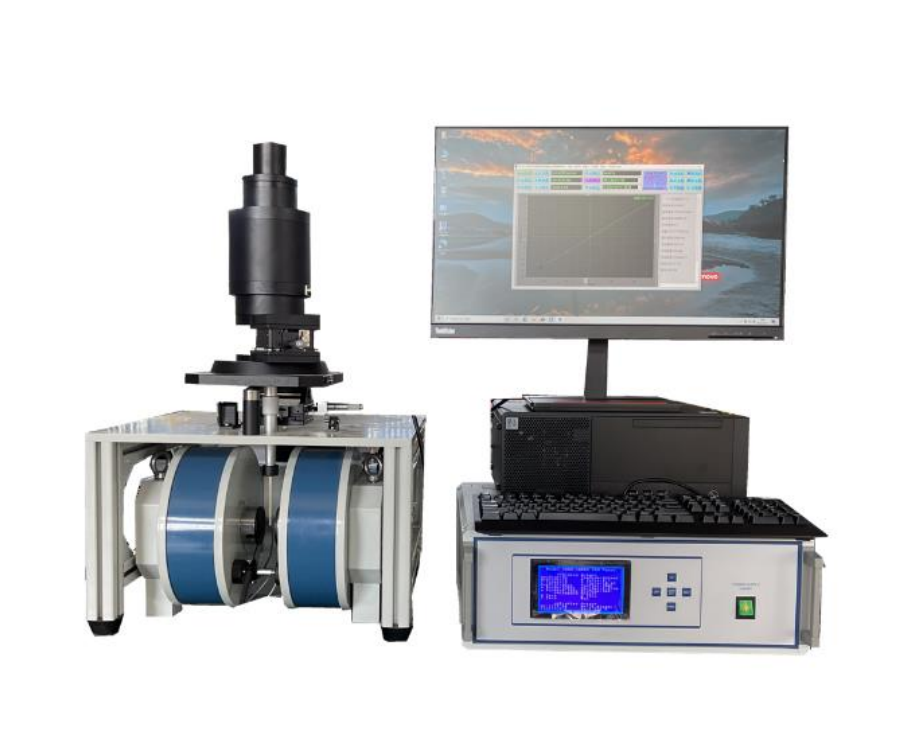

三、振动样品磁强计VSM-60 的组成：

1、WD-60 型电磁铁

2、磁矩测量单元（包括锁相放大器、特斯拉计、振动源）

3、振动头、振动架、样品室、探测线圈

4、品牌计算机

5、测量软件

四、振动样品磁强计VSM-60主要仪器说明

1、电磁铁：

A、电磁铁为单轭固定气隙电磁铁卧式座放，磁场在水平方向，固定气隙 为 35mm，极面直径Φ60mm，磁场最高值优于 0.5T；电磁铁为自然冷却结构。

2、振动样品磁强计TD-VSM60磁矩测量单元

（1）磁矩量程分 300emu、150emu、80emu、40emu、30emu、15emu、 8emu、4emu、3emu、1.5emu、800memu、400memu、300memu、150memu、 80memu 、40memu 、30memu 和 15memu（即 0.015emu）共 18 档，液晶 屏显示，最高灵敏度优于 1×10-3emu；当磁矩量程为 3emu 时，测量磁矩的相 对精度和重复性均优于±1%，预热半小时，连续 4 小时工作的稳定性优于 1%。

（2）磁场量程最高 2.0T，最高分辩率 0.1mT，相对精度优于±1％。

（3）振动源输出频率 180Hz,频率稳定度优于 10-5，输出功率大于 50W。

（4）电源为可调式高稳定度稳流直流电源，功率为 1KW。在稳流状态时， 稳流输出电流能在额定范围内连续可调。

3、 振动系统

1、包括振动杆、机械振动头、支架、样品室及探测线圈。 B、生产单位：上海天端实业有限公司

4、 工作电脑

A、配置

（1）处理器：R74800U 主频 1.8GHz

（2）内存容量：16GB DDR4

（3）硬盘容量：512GB SSD

（4）屏幕尺寸：14.0 英寸

（5）操作系统：Windows 10

五、振动样品磁强计VSM-60测量系统软件

A、系统软件型号为 JDAW2000C&D 型，可直接设置系统参数，直观显示数 据；

B、原始数据文件后缀为 13D，直接存储于计算机之中，方便后续处理， 可以使用 Excel 和 Origin 直接对数据进行处理；

C、测量的多种曲线和特性参数即可在微机屏幕上显示，软件可对数据进 行任意选取，局部放大，平移，可对曲线进行平滑处理，也可在激光 打印机上输出打印；还可由其它通用绘图软件上进行处理。

D、可自动测量磁化曲线， 磁滞回线，快速 MH 回线，及背底曲线；在已知 退磁因子和样品密度的情况下，能将 VSM 的开路样品磁特性曲线自动 转化为物质本身（即闭路样品）磁性测量曲线

E、软件可同时算出国际单位制和高斯单位制下的曲线参数（饱和磁矩/ 饱和磁化强度/比饱和磁化强度，剩余磁矩/剩余磁化强度，矫顽力， 内禀矫顽力，矩形系数，最大磁能积，回线面积）；
