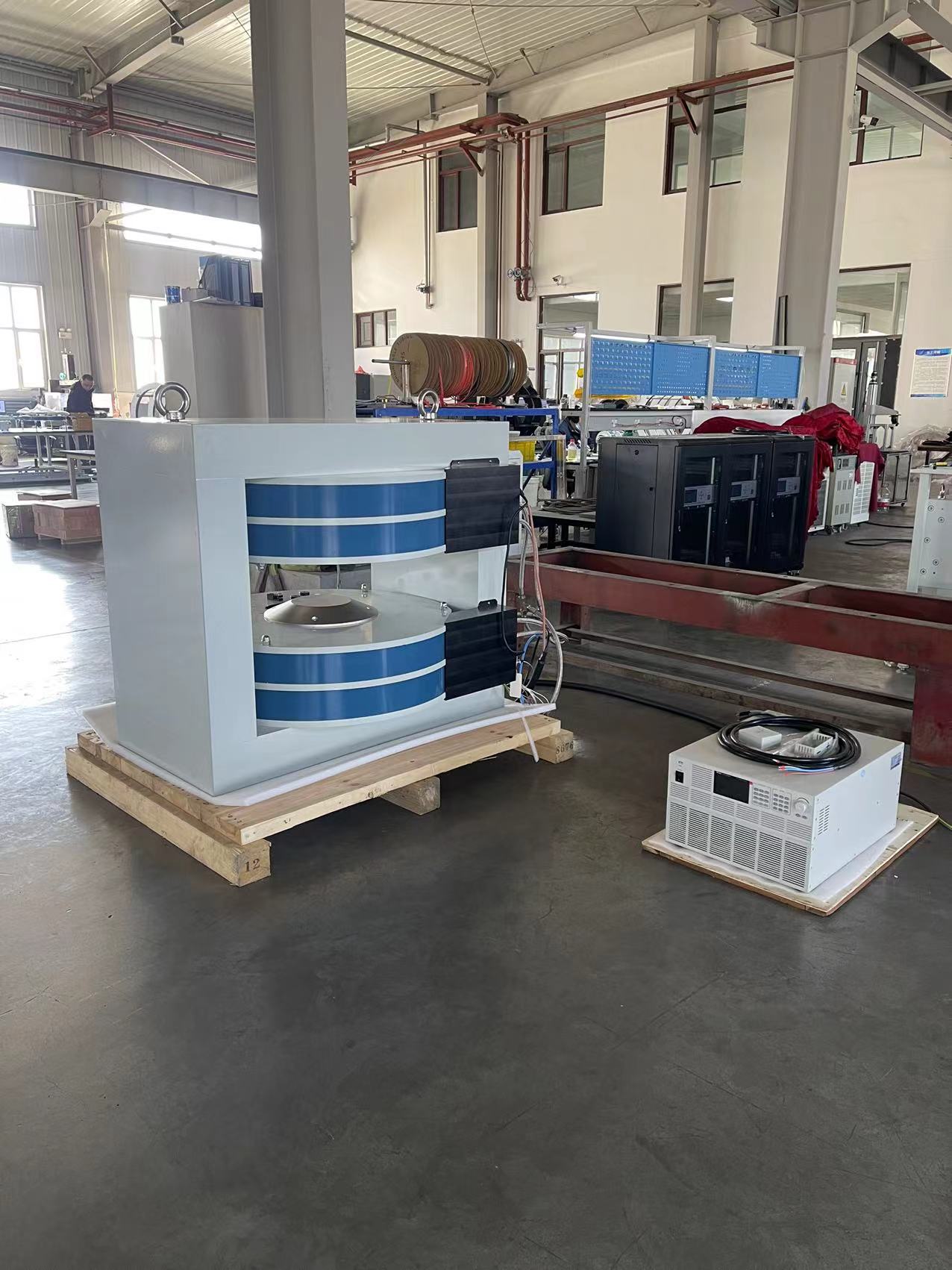

WD380电磁铁-中国科学院大学案例

作者:上海天端 发布时间:2024-08-09 09:57:14点击:

根据中国科学院大学实际使用磁场要求、设计并制造电磁铁参数如下;

电磁铁产品规格

· WD380水冷型电磁铁,立式座放,磁场方向垂直;

· 固定气隙150mm可调;

· 极柱直径380mm收缩至极面200mm;


WD380电磁铁电气参数

· 线圈冷态直流电阻2.7Ω;

· 线圈绝缘电阻优于100MΩ;

· 励磁电源功率85A300V


WD380电磁铁冷却方式

· 冷水冷却(制冷量14.8KW);

· 过温自动断电;


尺寸及质量

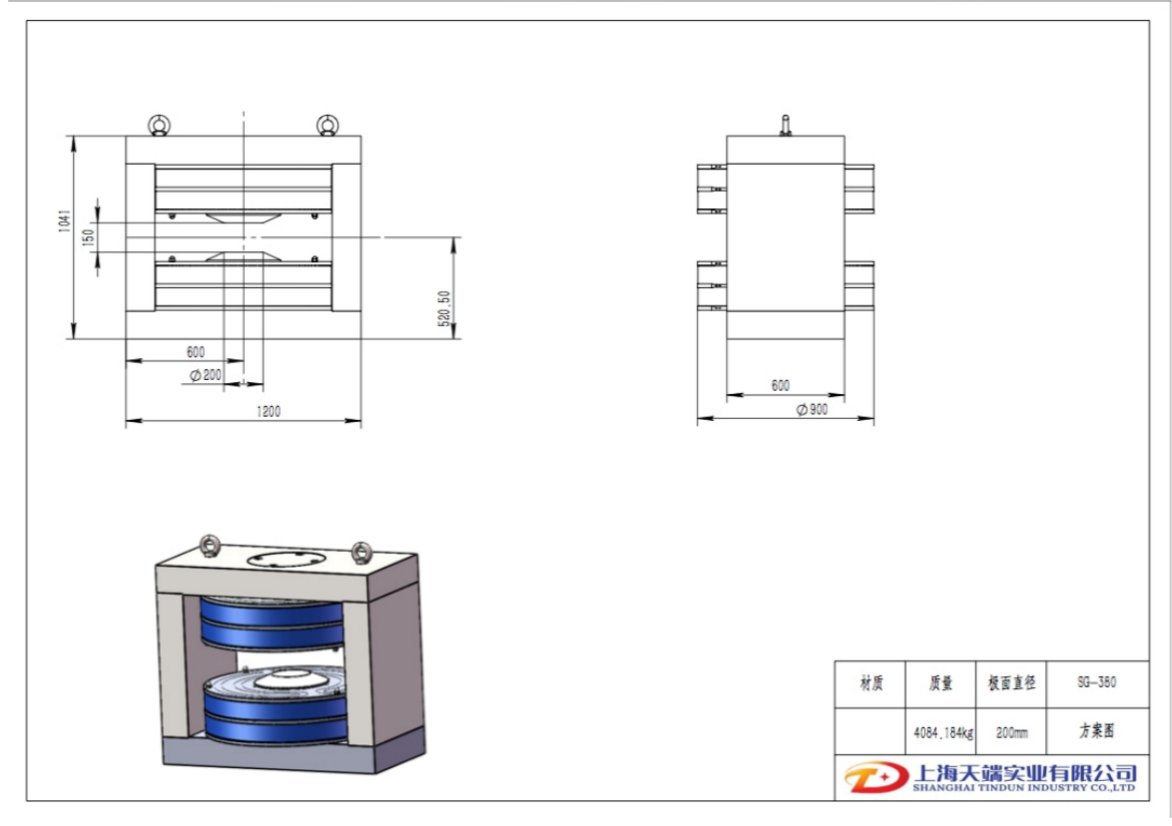

· 尺寸见下图;

· 整体重量约4084Kg;


WD380电磁铁磁场参数

· 中心磁场优于1.0T@25kW, 持续工作时间0.5h;
