14极新能源电机转子磁场分布测试报告(含斜极角度)

作者:上海天端 发布时间:2024-07-25 12:21:45点击:

天端GM902B磁场分布测试仪、磁场分析仪,磁场分布测试报告与报告术语解释

14极新能源电机转子磁场分布测试报告(含斜极角度)(图2)
直角坐标图
14极新能源电机转子磁场分布测试报告(含斜极角度)(图3)

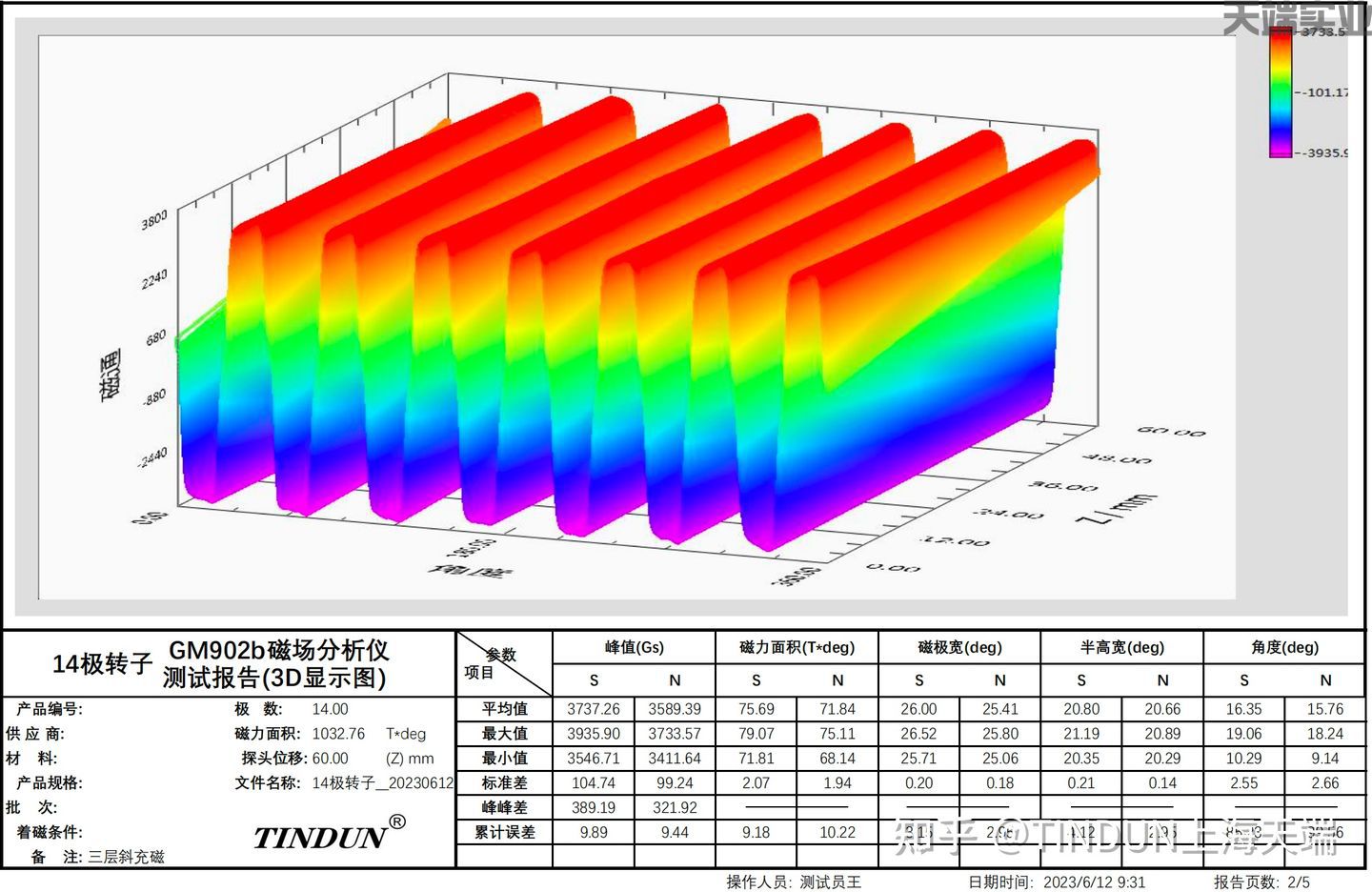

3D显示
14极新能源电机转子磁场分布测试报告(含斜极角度)(图4)
极坐标
14极新能源电机转子磁场分布测试报告(含斜极角度)(图5)

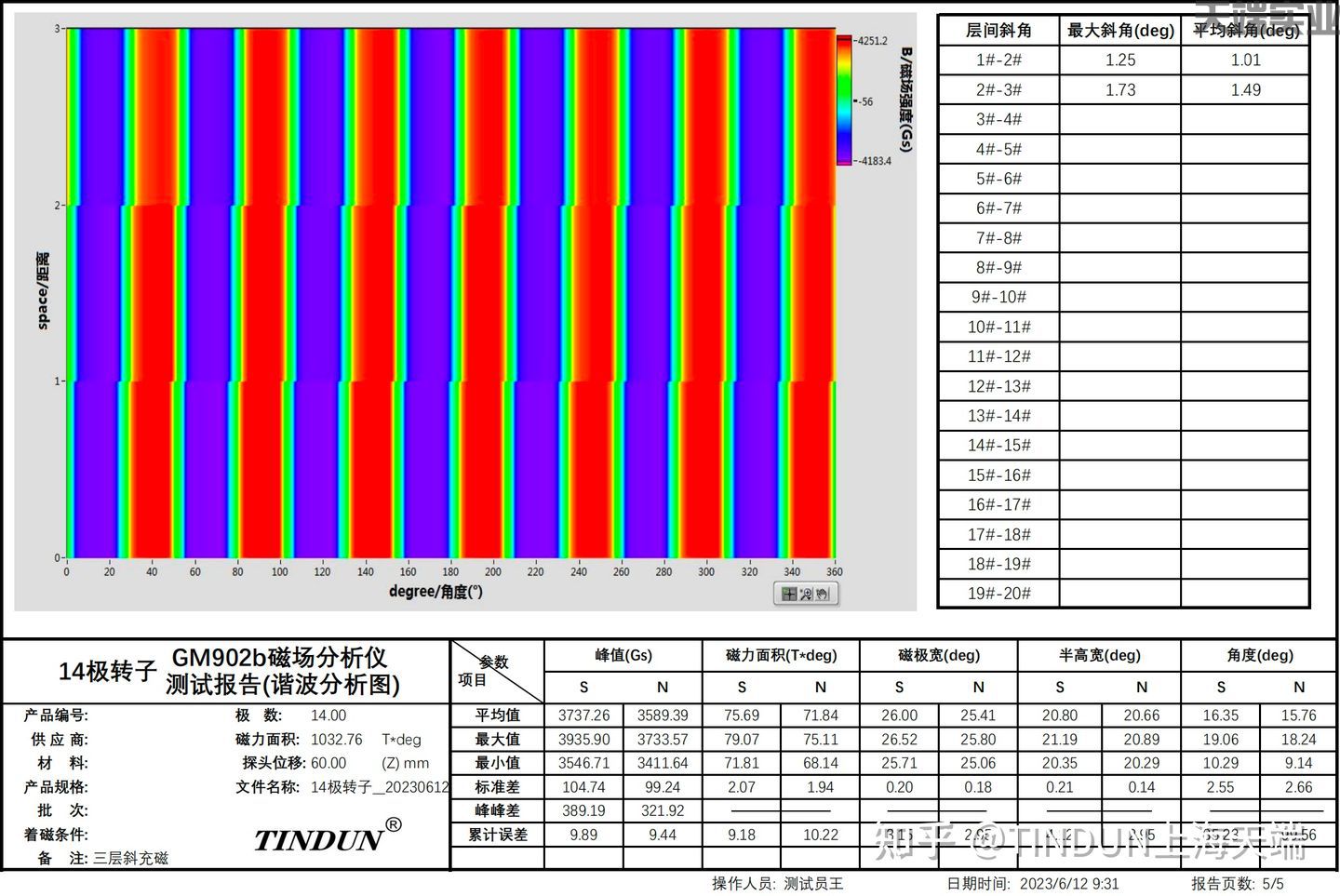

谐波分析
14极新能源电机转子磁场分布测试报告(含斜极角度)(图6)
柱状图



术语解释

1.峰值:指每一个磁极顶点的磁感值,单位为kGs(千高斯),1kGs=0.1T(特斯拉)。磁环有多少个磁极,就有多少个峰值,正峰代表N极,负峰代表S极。

2.角度:指每一个磁极顶点相对于本磁极起始零点的度数。

3.面积:指每一个磁极的磁感波形与角度坐标之间所包围的面积,单位为T度,即:特斯拉×角度。其物理意义表示为磁感对角度的积分。总面积是所有磁极面积的代数和。

4.宽度:指每一个磁极的起始零点与结束零点之间所占的度数。

5.半高宽:指每一个磁极的二个50%峰值点之间所占的度数。

6.夹角:指每一个磁极的峰值角度相对于前一个磁极的峰值角度的度数。

7.08夹角:指每一个磁极的二个80%峰值点的中点与前一磁极的相同点之间的度数。

8.最大值、最小值、平均值、标准偏差:按数学定义,在测试报告中对所有N极和S极分别计算;

9.累计误差:对每一个参数,根据其最大值和最小值来计算,累计误差=100×(最大值-最小值)/最小值。

10.峰值极间偏差(或极间误差):指相同极性的相邻磁极间峰值偏差的最大值。

11.斜角:指相邻两次测试波形曲线磁场为0Gs点角度偏差值。


相关标签: 磁场分布测试
