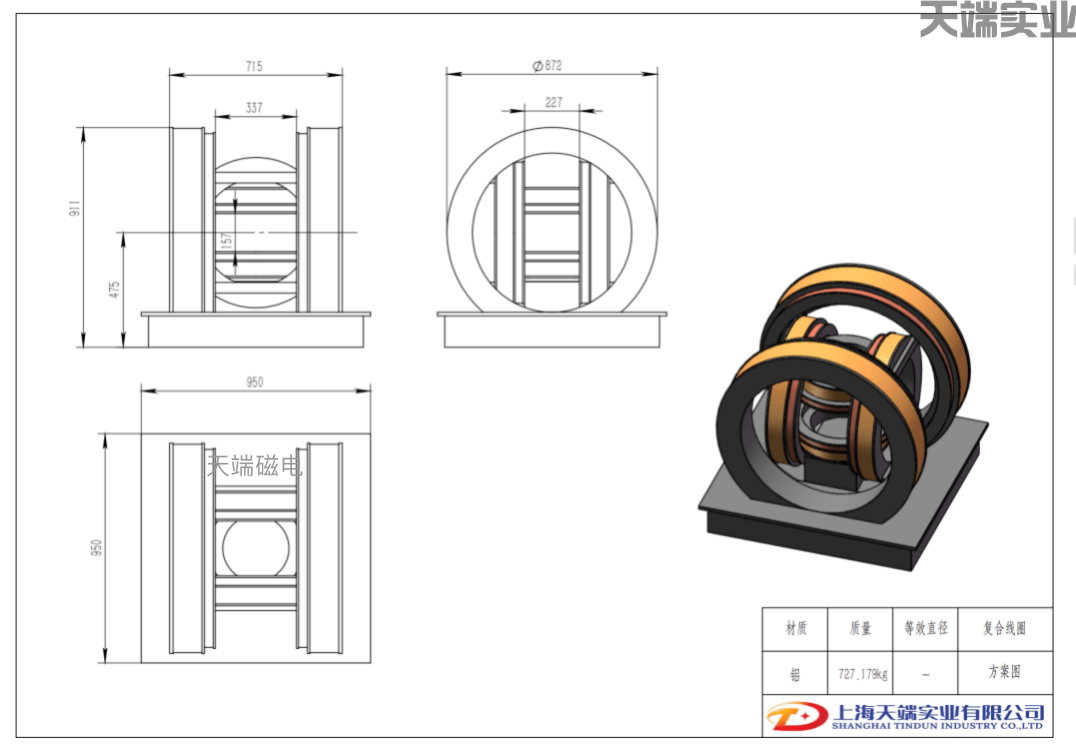

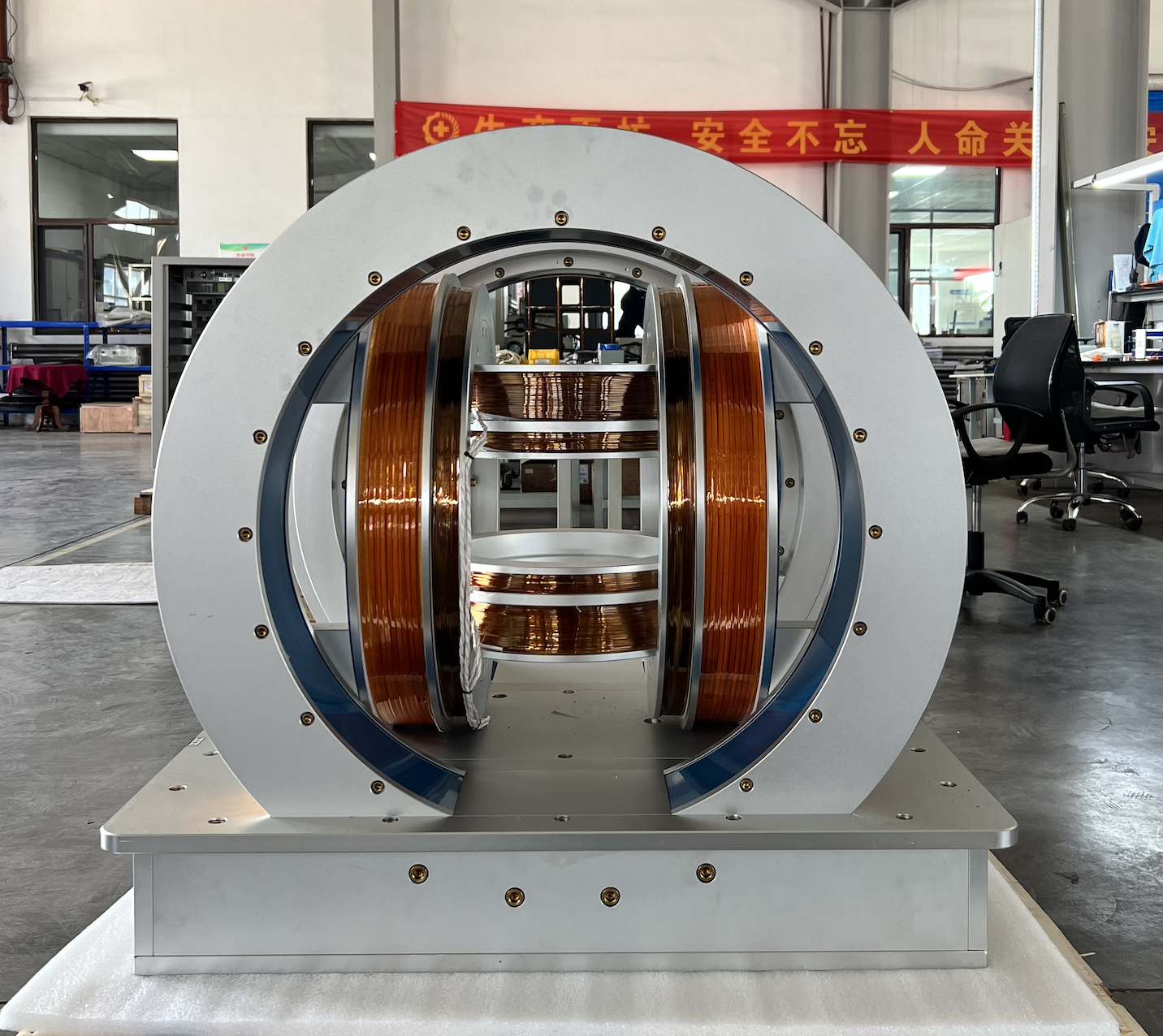

三维H-M组合线圈为圆形Helmholtz-Maxwell组合线圈，用于生成均匀磁场和梯度场；本结构是三维Helmholtz线圈，X轴、Y轴和Z轴复合Maxwell梯度线圈；可以产生三维磁场,三维磁场分量Bx、By、Bz独立可控。
Z轴H线圈 | Y轴H线圈 | X轴H线圈 | Z轴M线圈 | Y轴M线圈 | X轴M线圈 | |
磁场强度（Gs） | 50 | 50 | 50 | 0.1T/m | 0.1T/m | 0.1T/m |
B/I系数（Gs/A） | 5 | 5 | 5 | - | - | - |
持续使用电流(A) | 10 | 10 | 10 | 10 | 10 | 10 |
等效直径(mm) | 400 | 550 | 780 | 340 | 545 | 780 |
等效间距（mm） | 200 | 275 | 390 | 300 | 390 | 567 |
冷态电阻Ω） | 1.4 | 2.6 | 5.1 | 3.8 | 13 | 4.1 |
电感（mH） | 45 | 140 | 260 | 150 | 1300 | 750 |
安匝数（A） | 1220 | 1680 | 2380 | 4000 | 8400 | 17400 |
直流功率（W） | 180 | 350 | 700 | 1000 | 1700 | 5000 |
操作空间157mm*227mm*337mm
总质量730kg
